JH-T520
Piezohannas
YH-T520

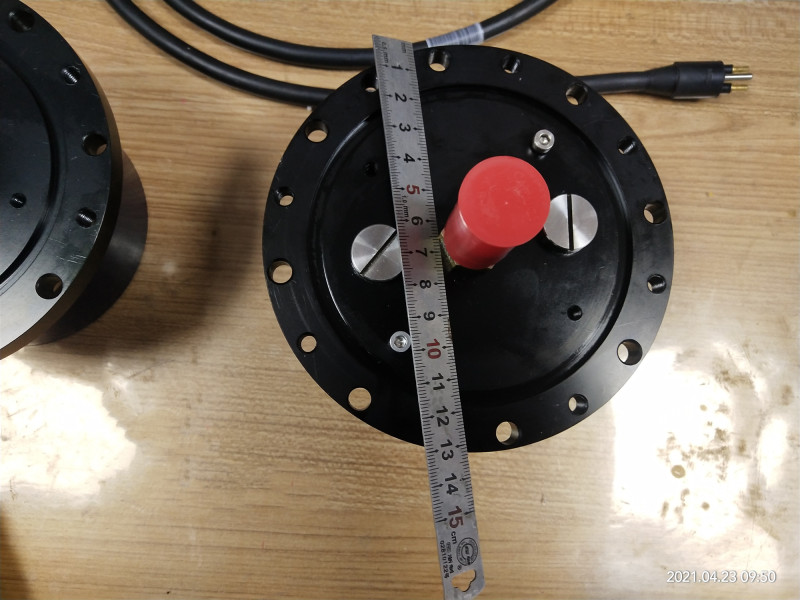

13-kHz-Kommunikationswandler mit Breitbandübertragung und Empfang
Technische Parameter:
Hemisphärische Direktivität
Breitbandarbeit
Hohe Energie
Fernübertragung
Geringer Verlust
Diese Art von Wandler wird hauptsächlich für die Fernkommunikation verwendet, seine Emissionsreaktion -3 dB -Bandbreite kann zwischen 6 kHz -16 kHz liegen und die Empfindungsempfindlichkeit innerhalb der Bandbreite ist größer als -185 dB. Der Wandler weist eine Überlaufring-Designmethode an, um die Bandbreite des Wandlers zu erhöhen, und eine spezielle Entwurfsmethode, um die vertikale Direktivität zu realisieren unter dem Wandler, wann funktioniert.

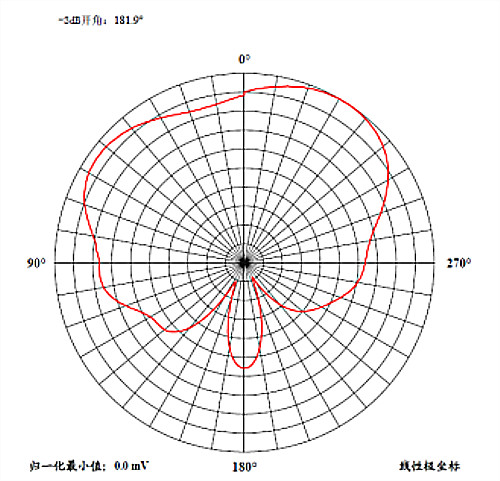

13 kHz vertikaler Direktivitätsdiagramm

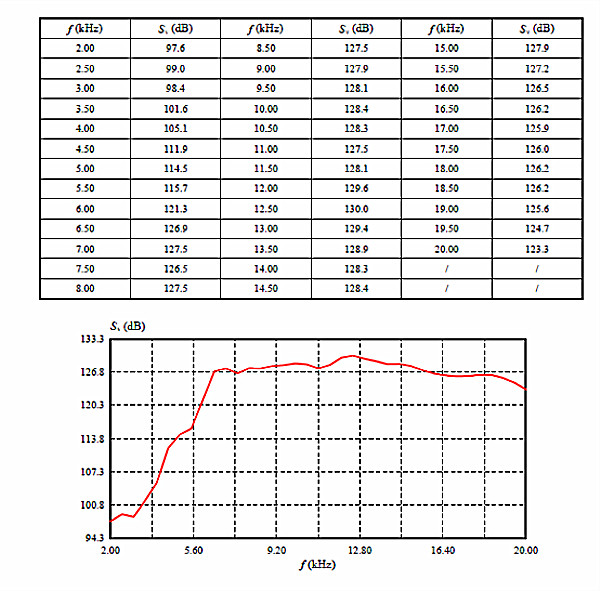

Spannungsreaktion übertragen

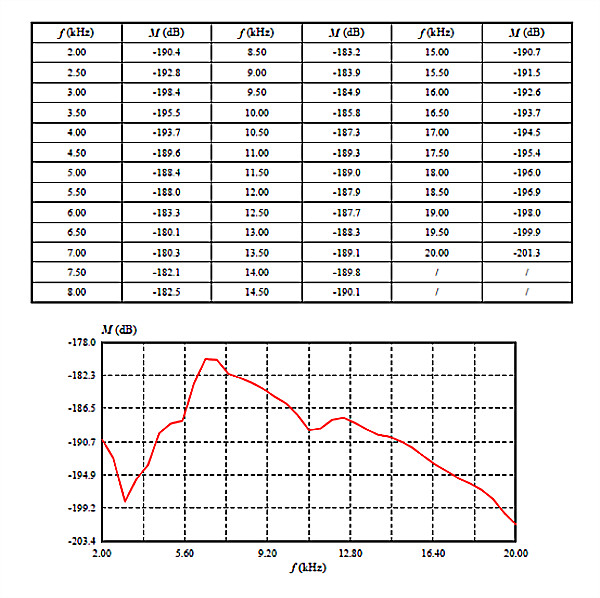

Empfindlichkeit erhalten

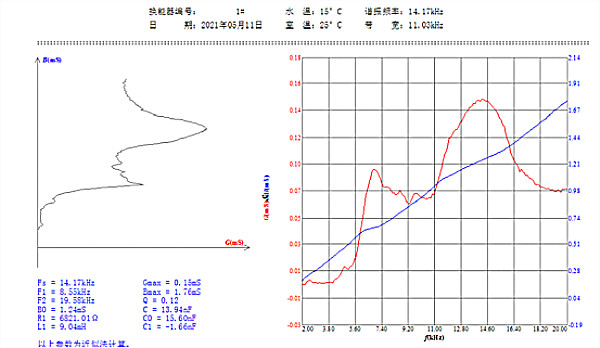

Impedanzeigenschaften von Wandler

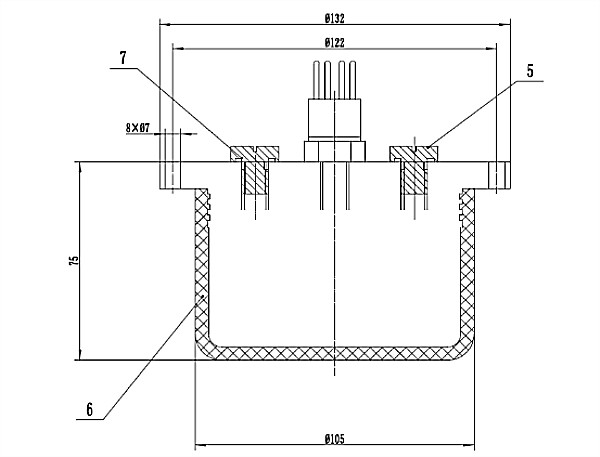

Außenzeichnung
Anwendung:
Kabelarray -Hydrophon
Unterwasserakustikforschung
Unterwasserkommunikationssystem
Akustische Feldkalibrierung
Militärische und wissenschaftliche Anwendungen
Antragsfall eines Unterwasserschichtschilds
Nach den Bedürfnissen des Kunden können wir piezoelektrische Ultraschallwandler entwerfen und produzieren. Unterwasser akustischer Wandler, Ultraschallsonden und Sensoren verschiedener Frequenzen mit stabiler Leistung und hoher Qualität.
2. Die Kalibrierung von Vektorhydrophonen in tiefem Wasser kann die maximale Arbeitstiefe 3000 m erreichen, was für ölgefüllte lineare Array-Elemente verwendet werden kann
3. Die höchste Emissionsantwort des gestapelten sphärischen akustischen Wandlers kann 156 dB erreichen, und der höchste Schallquellenpegel kann 202 dB erreichen, was mehr als 6 dB höher ist als gewöhnliche kugelförmige Wandler derselben Größe.
.
Im Vergleich zu piezoelektrischen Keramikwandlern wird die Größe des Pin-PMN-PT-Einzelkristalls-Transducers um mehr als 1/3 reduziert, die Übertragungsspannungsreaktionsniveau ist 2 ~ 10 dB höher, die Impedanzbandbreite ist etwa zweimal höher und der -3 dB. Die Bandbreite ist ungefähr zweimal höher. Mal; Die Empfindlichkeit ist 3 ~ 5 dB höher. Das Einkristallvektorhydrophon hat eine niedrige Bewegung selbstnachoise und die Empfindlichkeit ist 4 ~ 6 dB höher als das piezoelektrische Vektorhydrophon derselben Größe.
5.Fixed Installationsvektorhydrophon
Unter Verwendung der Mittelspalte als fester Basis, dem Keramik-Scher-Arbeitsmodus, ist das Arbeitsfrequenzband 100-5000 Hz, die Installation ist einfach, die Leistung ist stabil und kann die meisten Vektorhydrophone ersetzen, die auf verschiedenen Plattformen installiert sind.
Der kegelförmige Reflektor wird verwendet, um die umfangreich ausgestrahlten Schallwellen des toroidalen Wandlers auf die Endoberfläche zu reflektieren, um zu arbeiten, und auf der Endoberfläche kann eine relativ stabile akustische Strahlung des Strahls realisiert werden.
