PHW-1M-01V
Piezohannas
PHW-1M-01V

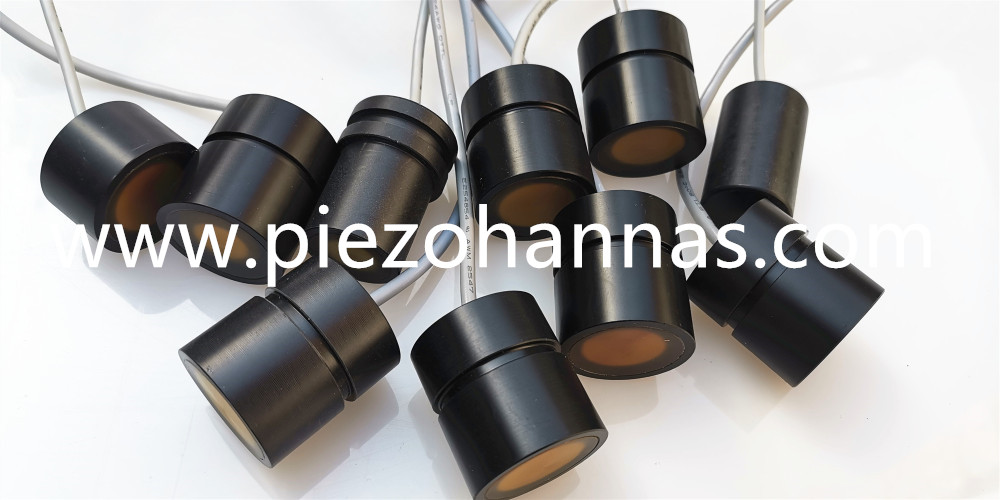

1 MHz Unterwasserpiezoelektrikum Ultraschallwandler für die Durchflussmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 1 MHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-1m-01V | ||
Frequenz | 1MHz±5% | ||
Erkennungsabstand | 0.05～3m | ||
Minimale parallele Lmpedanz | 15Ω ±20％ | ||
6000Pf±20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage:24 v、Distanz:0.3m、Echoamplitude:1000 mv | ||
Gipfel Stromspannung＜300VPP | |||
-40～+80℃ | |||
≤10Kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:1.8° ±10%， Spitzer Winkel:4.4° ±10% | |||
Wohnmaterial | Verbundwerkstoff | ||
Verwendungszweck | Durchflussrate, Rate | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 80g±5％ （（Kabellänge：30cm） | ||
Verkabelungsanleitungen | Weiß: Wandler +, Schwarz: Wandler -, Schilddraht; ( Temperatursensor es ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor

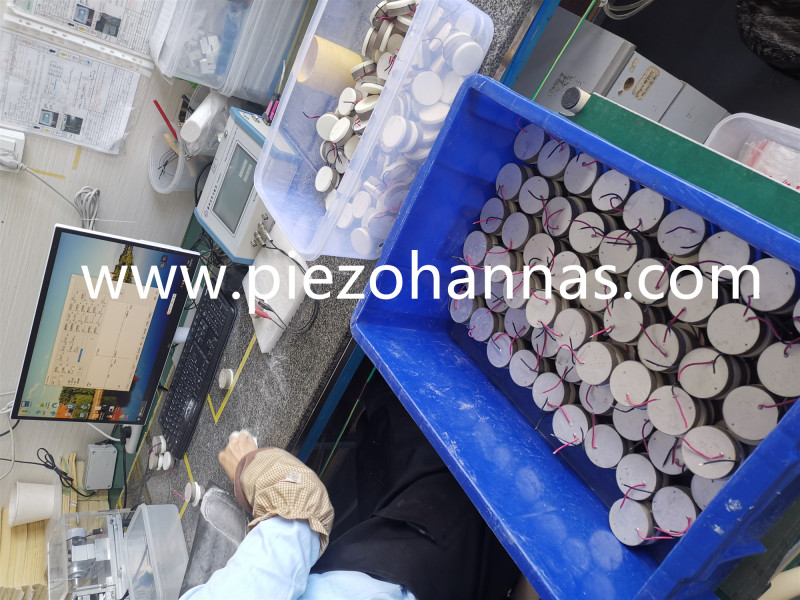

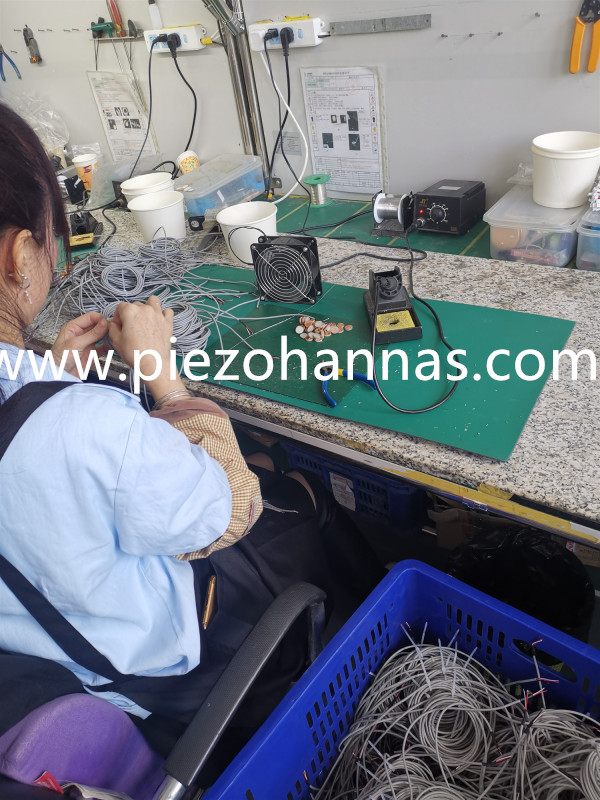

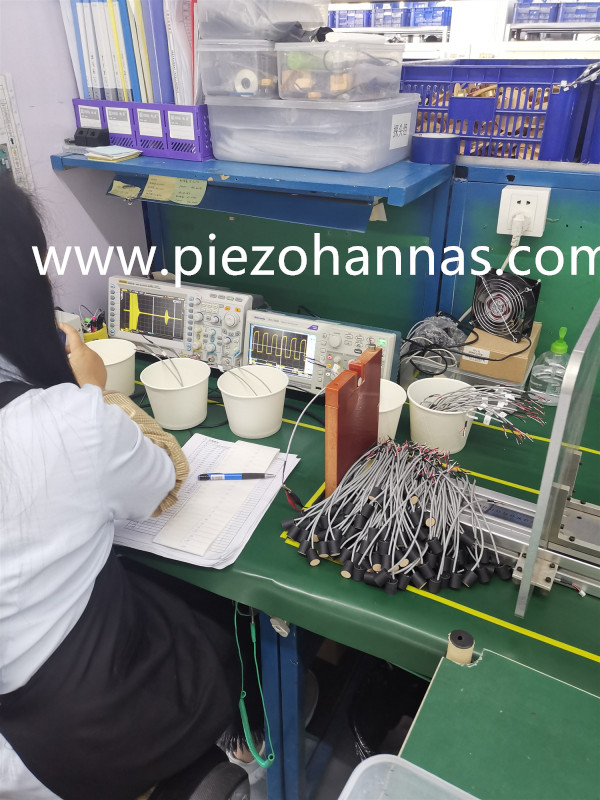

Produktionsshow:
