Piezohannas
PHW-1M-01I

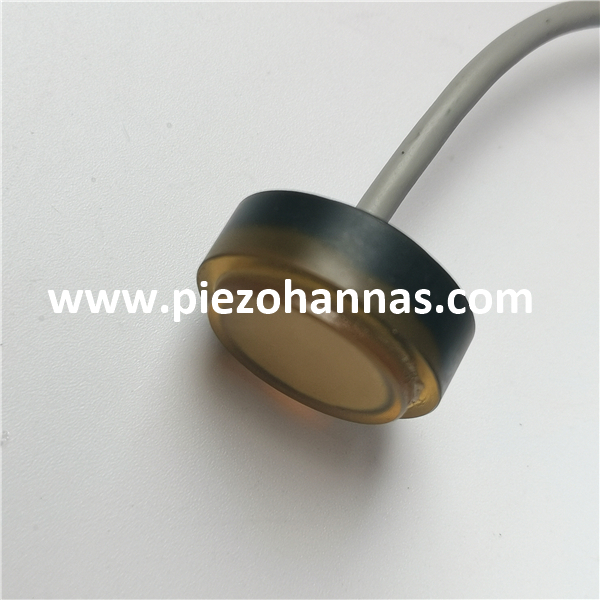

1 MHz Ultraschallströmungsmesser -Wandler für Ultraschall -Wärmeflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 1MHzHitzefließenMeterwandler |
| |
Modell | PHW-1m-01i | ||
Frequenz | 1MHz ±5% | ||
Erkennungsabstand | 0.05～3m | ||
Mindestparallel lmpedance | 120 Ω ± 20％ | ||
Kapazität | 1200PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung：24 v、Distanz：0,3 m、 Echoamplitude: 650 mV | ||
Betriebs Stromspannung | Gipfel Stromspannung＜300VPP | ||
BetriebsTemperatur | -40～+80 ℃ | ||
Druck | ≤ 10Kilos oder1mpa | ||
Winkel | (Strahlbreite) Halbkraftstrahl Breite@-3 dB: 5 ° ±10%， Spitzer Winkel：12 ° ±10% | ||
Wohnmaterial | Verbundwerkstoff | ||
Verwendungszweck | Ultraschall Flowmeter, U -Boot -Reichweite Finder | ||
Installation Abmessungen | Produktstruktur überprüfen Diagramm unten | ||
Schutzlevel | IP68 | ||
Gewicht | 5g ± 5％ （（Länge：25 cm） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: abgeschirmter Draht; (Standard ohne Temperatursensor) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Ultraschallflussanwendung:
Ultraschallwasserströmungsmessgeräte messen die Geschwindigkeit der Flüssigkeit, die durch das Rohr durch das Rohr geleitet wird, um den volumetrischen Strömung zu messen. In einem Ultraschallflüssigkeitsströmungsmesser der Transitzeit wird ein Ultraschallsignal in Richtung des fließenden Flüssigkeit stromabwärts übertragen, und dann wird ein anderes Signal gegen das fließende Flüssigkeit stromaufwärts übertragen. In seiner grundlegendsten Form wird die Zeit, in der der Schallimpuls stromabwärts reise, mit der Zeit verglichen, in der der Impuls stromaufwärts reist. Unter Verwendung dieser Differentialzeit wird die Geschwindigkeit der folgenden Flüssigkeit berechnet. Anschließend berechnet der Messgerät die volumetrische Durchflussrate im Rohr mit dieser Flüssigkeitsgeschwindigkeit. Darüber hinaus kann die BTU -Energiemessung aus der volumetrischen Durchflussrate und der Temperaturdifferenz zwischen den heißen und kalten Beinen abgeleitet werden. Klemme-On-Ultraschallmeter können Wasser von außerhalb des Rohrs messen, indem Schallpulse durch die Rohrwände geschossen werden, wodurch die Flexibilität bei Anwendungen aufgetreten ist und sie für Wasserflussmessungen in großen Rohren geeignet sind.
