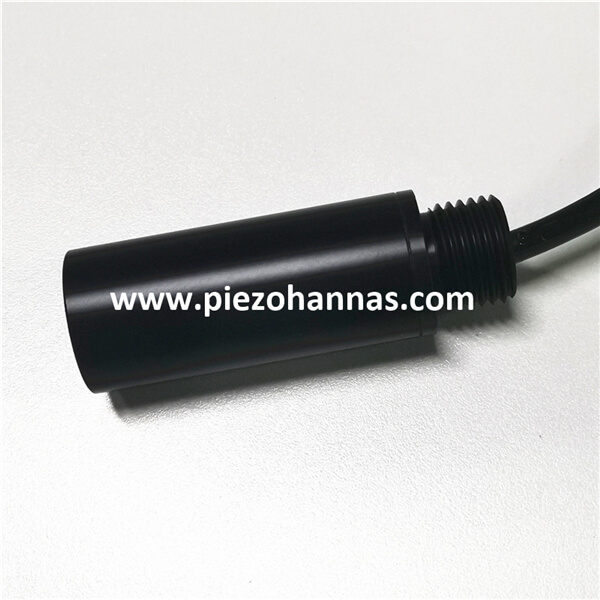

63 kHz zylindrischer Ultraschallwandler für Unterwasserkommunikation
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 63KHz Horizontaler nicht leitender zylindrischer UnterwasserUltraschall-Wandler |
| |
Modell | PHW-63-G | ||
Frequenz | 63KHz ±5% | ||
Distanz erkennen | 30 m | ||
Minimale parallele Lmpedanz | 20 Ω ± 20％ | ||
24000PF ± 20％@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung＜VPP | |||
-40～+80 ℃ | |||
Druck | ≤ 10Kilos oder 1mpa | ||
Horizontaler Nicht -leitender | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Unterwasserkommunikation, Positionierung | ||

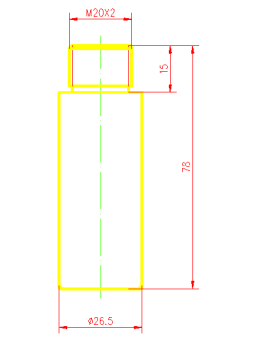

Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 107g ± 5％ （（Kabellänge：2m） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: abgeschirmter Draht; ( Temperatursensores ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
| |||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
