Zweifrequenz-Unterwasser-Ultraschallwandler für Ultraschall-Durchflussmesser

Anwendung: Ultraschallflussmeter , U -Boot -Bereichs -Finder
Verfügbarkeitsstatus:
Menge:
  • PHW-50/200-NA

  • Piezohannas

  • PHW-50/200-NA

200 kHz-50 kHz Dualfrequenz Unterwasser-Ultraschallwandler für Ultraschallflussmeter


Technische Parameter:


Artikel

Technische Parameter


Name

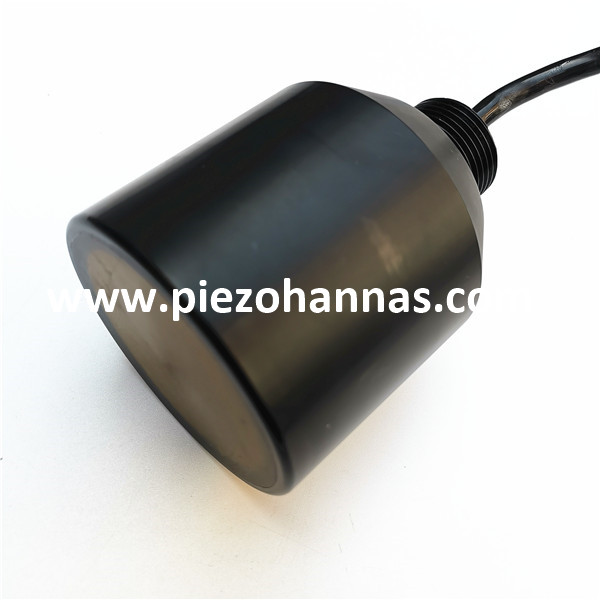

200kHz-50kHz  Doppelfrequenz uWater -Ranging -Wandler





500 kHz Unterwasser -Ultraschall -Transducer -Tiefenmessung



Modell

PHW-50/200-NA

Frequenz

200 kHz ±5%/50 khz±5%

Erkennungsabstand

200 kHz 0,6120 m

50 kHz 3500 m

Minimum

Parallele Lmpedanz

600 under ± 20

Kapazität

4300PF ± 20@1kHz



Empfindlichkeit

Fahrspannung600VPPDistanz:0.8m

Echoamplitude15 v200kHz

Betriebs

Stromspannung

Gipfel  Stromspannung1500VPP

Betriebs

Temperatur

-40+80 ℃

Druck

≤ 10Kilos oder  1mpa



Winkel

(Strahlbreite) Halbkraftstrahlbreite@-3db7,5 ° ±10%

Spitzer Winkel: 17,5 ° ±10%200kHz

(Strahlbreite) Halbkraftstrahlbreite@-3db27 ° ±10%

Spitzer Winkel: 68 ° ±10%50 kHz

Gehäuse  Material

Pom



Verwendungszweck

UltraschallflussmeterU -Boot -Reichweite Finder

Installation

Abmessungen

Siehe die Produktstrukturzeichnung

Schutzlevel

IP68

Gewicht

750 g ± 5% ((LEngles10 m

Verkabelungsanleitungen

(dritte Linie): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -;

Zulassungskurve

Produktstrukturdiagramm



N1duwc_dnu0tl563k5

Mquwr5)%FAP%Y9YQUG



Blockdiagramm des Ultraschallwandlers :

0RYJG8D (6_Q9XM%86PDG

Schematisches Diagramm des Temperatursensors  (Modell: MF58_502F3470):

O3`1PA5YR5%Z5'DQ1R
Kabelbefehl integrierter Typ:


1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung


01
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
02
Rot und Schwarz sind Temperatursensorverdrahtung



Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB

Drei-Kern-Verkabelungsanweisungen:

     Rot: Wandler +
         Blau: Temperatursensor +
         Schwarz: öffentlich-

1
 Vier-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor


2
