UM1000-18GM-AU-V1
Piezohannas
UM1000-18GM-AU-V1

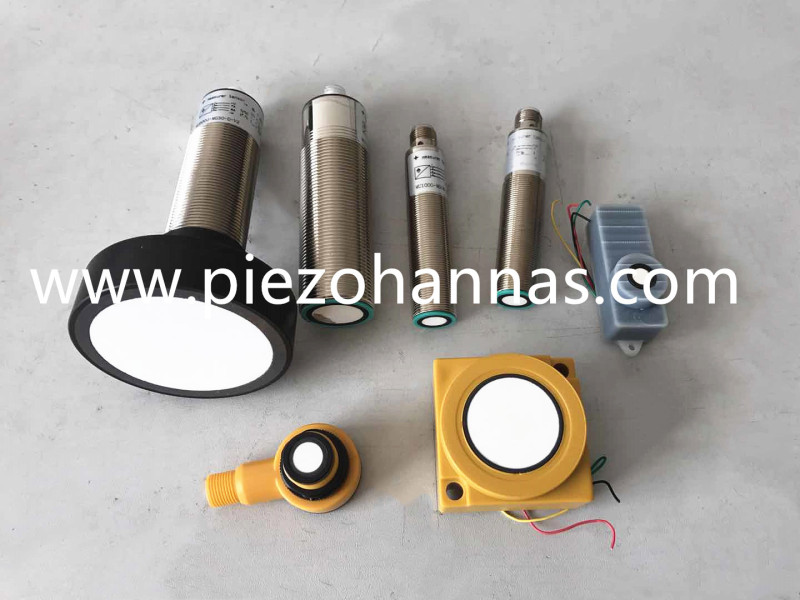

Genauer Nicht -Kontakt -Ultraschall -Näherungssensor für die Entfernungsmessung
Parameter:
Technische Daten |
Allgemeine Spezifikation |
Erfassungsabstand 100… 1000 mm (50… 800 mm) |
Einstellungsgrad 100… 1000 mm (50… 800 mm) |
Unbrauchbarer Bereich 0… 100 mm (0… 50 mm) |
Standardzielplatte 100 mm × 100 mm |
Wandlerfrequenz Ungefähr 200 kHz |
Antwortverzögerung Ungefähr 125 ms |
Indikatoren/Betriebsmittel |
LED gelb Solid: Objekt im Bewertungsbereich Blinken: Programmfunktion |
LED rot Blinken: Fehler- oder Programmfunktionsobjekt nicht erkannt |
Elektronische Spezifikationen |
Betriebsspannung uB 10… 30VDC, RIPPLE10%SS |
No-Load-Versorgungsstrom ≤ 20 mA |
Ausgabe |
Ausgabetyp 1 Analogausgang 0… 10V |
Auflösung 0,11 mm bei max. Senssing -Reichweite |
Abweichung des Merkmals Kurve ± 1% des Vollwertwerts |
Genauigkeit wiederholen ± 0,1% des vollständigen Wertes |
Lastimpedanz > 1k Ohm |
Temperatureinfluss ± 1,5% des vollständigen Wertes |
Umgebungsbedingungen |
Umgebungstemperatur -25… 70 ℃ |
Lagertemperatur -40… 85 ℃ |
Mechanische Spezifikationen |
Schutznote IP67 |

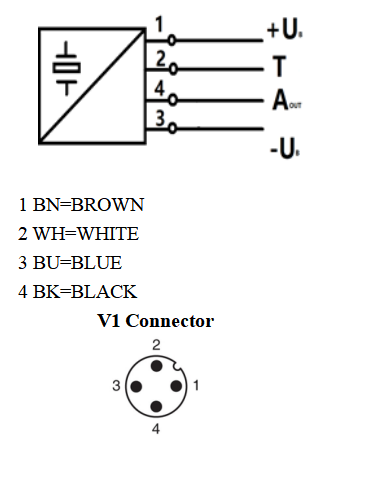

Verbindung Anschluss M12X1,4-Pin |
Material Gehäuse Messing, Nickel |
Wandler Epoxidharz/Hohlglas -Kugelmischung; Polyurethanschaum |
Gewicht 60g |

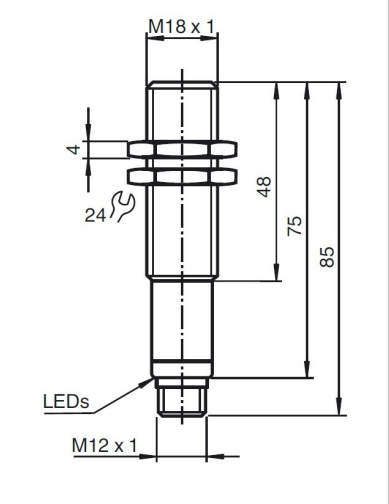

Abmessungen:
LED -Anzeigen
Zeigt in Abhängigkeit vom Betriebsmodus an | Rote LED | Gelbe LED |
Unterrichtsbewertungsgrenze Objekt erkannt Kein Objekt erkannt Objekt ungewiss (ungültig) |
aus blitzt an |
blitzt aus aus |
Normaler Modus (Bewertungsbereich) | aus | an |
Fehler | an | vorheriger Status |
Notiz:
1. Grundsätzlich gibt es für jeden Typ zwei Versionen der gewöhnlichen Blindzone und der kleinen Blindzone, und Sie können uns kontaktieren, wenn Sie unterschiedliche Bereiche und Blindzonen benötigen.
2. Jeder Typ hat im Grunde einen analogen Ausgang: 0-5V, 0-10 V, 0-20 mA, 4-20 mA;
Digitale Ausgabe: RS232/485, UART TTL und I2C und andere Ausgangsmodi sind optional;
3. Die meisten Typen haben Hochspannungsreihen (10 --- 30 V) und niedrige Spannungsreihen (3,6 --- 5 V).
