PHW-90-NC
Piezohannas
PHW-90-NC
90 -kHz -Ptee -Gehäusepiezoelektrikum Ultraschallwandler für Ultraschallflussmeter
Technische Parameter:

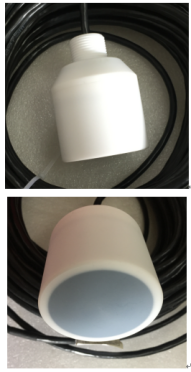

Artikel | Technische Parameter | Bild | |
Name | 90KHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-90-NC | ||
Frequenz | 90KHz ±5% | ||
Erkennungsabstand | 0.8～150m | ||
Minimale parallele Lmpedanz | 700Ω ± 20％ | ||
5000pF ± 20％@1kHz | |||
Empfindlichkeit | Keine Lastantriebsspannung:500VPP、Distanz:0,6 m、 Echoamplitude:4.0V | ||
Gipfel Stromspannung＜1000VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:16° ±10%， Spitzer Winkel:38° ±10% | |||
Wohnmaterial |
| ||
Verwendungszweck | Ultraschallflussmeter, Unterwasser -Entfernungsmesser | ||

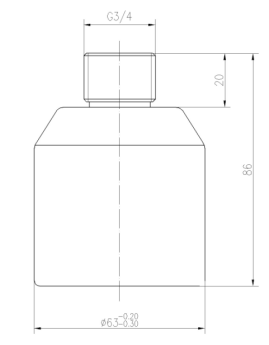

Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 2050g ± 5％ （（Kabellänge：30m） | ||
Verkabelungsanleitungen | (dritte Linie): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||

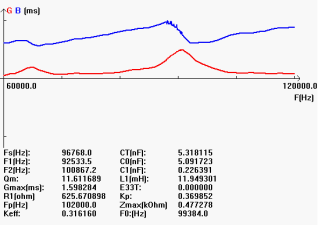

Zulassungskurve | Produktstrukturdiagramm | ||
| | ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
