PHW-750-AS
Piezohannas
PHW-750-AS

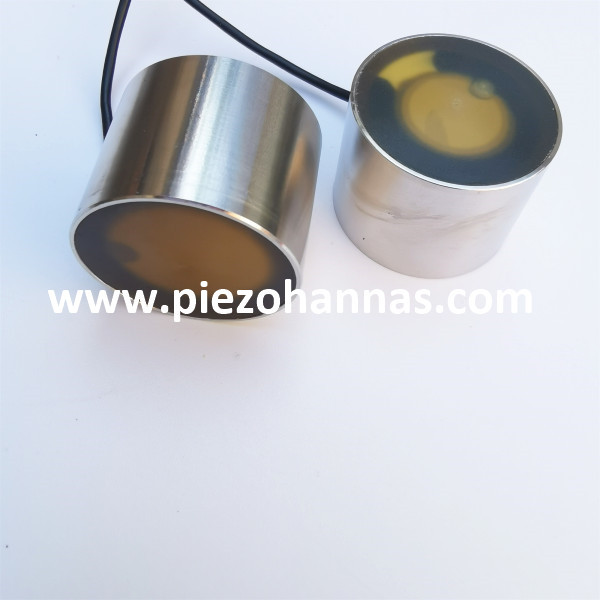

750 kHz Unterwasser -Ultraschallwandler für Flüssigkeitsspiegelsensor
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 750 kHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-750-AS | ||
Frequenz | 750 kHz ± 5% | ||
Distanz erkennen | 0.30～15 m | ||
Minimale parallele Lmpedanz | 200Ω ± 20％ | ||
1500PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 23 V、Distanz: 0,3 m、Echoamplitude: 200 mv | ||
Gipfel Stromspannung＜400VPP | |||
-10～+50 ℃ | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3db:4,4 ° ± 10%， Scharfen Winkel: 10 ° ± 10% | |||
Wohnmaterial | 304 | ||
Verwendungszweck | U -Boot -Reichweite Finder, Flüssigkeitsspiegelsensor | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 46 g ± 5％ （（Kabellänge：2,5 m） | ||
Verkabelungsanleitungen | Weiß: Wandler +, Schwarz: Wandler -; | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Anwendung des Flüssigpegelsensors:
Integraler Bestandteil der Prozesskontrolle in vielen Branchen, flüssigen Sensoren, fallen in zwei Haupttypen. Messsensoren des Punktniveaus werden verwendet, um eine einzelne diskrete Flüssigkeitshöhe zu markieren - eine Voreinstellung. Im Allgemeinen fungiert diese Art von Sensor als hoher Alarm, signalisiert einen Überfüllung Zustand oder als Marker für einen niedrigen Alarmzustand.Sender mit kontinuierlicher Ebene sind anspruchsvoller und können ein ganzes System über die Überwachung eines gesamten Systems führen. Sie messen den Flüssigkeitsniveau innerhalb eines Bereichs und nicht an einem Punkt, was einen analogen Ausgang erzeugen, der direkt mit dem Flüssigkeitsniveau im Gefäß korreliert. Um ein Level -Management -System zu erstellen, ist das Ausgangssignal mit einer Prozesssteuerschleife und einem visuellen Indikator verknüpft.
