Produktkategorie

Piezoelektrischer 7-MHz-Ultraschall-Niederfrequenzwandler für den Rauschempfang

Anwendung: Niedriggeräuschempfang

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHW-7-NC
Produktmarke:
Piezohannas
Produktcode:
PHW-7-NC

Produktbeschreibung

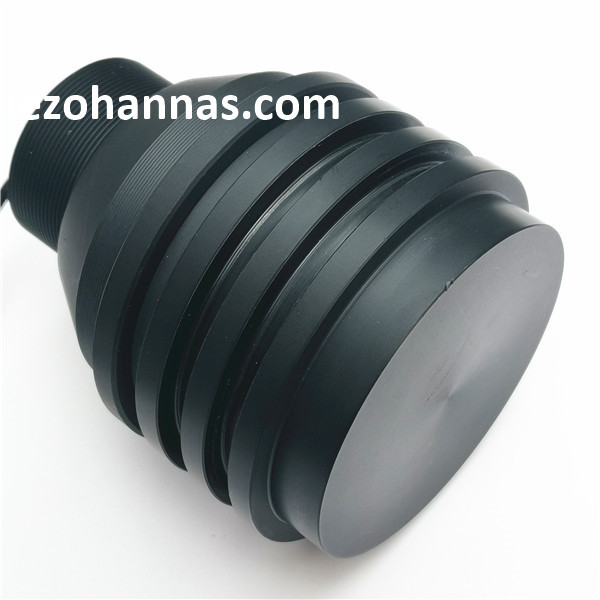

7 MHz Niederfrequenzpiezoelektrisches Ultraschallwandler für den Rauschempfang

Technische Parameter:

Artikel	Technische Parameter		Bild
Name	7kHz Unterwasser -Ultraschallwandler
Modell	PHW-7-NC
Frequenz	7kHz ±2KHz
Erkennungsabstand	300 m
Minimale parallele Lmpedanz	4000 € ± 20％
Kapazität	11000PF ± 20％@1kHz
Betriebs Stromspannung	Gipfel Stromspannung＜600VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤ 10Kilos oder 1mpa
Winkel
Wohnmaterial	Abs
Verwendungszweck	Niedriggeräuschempfang

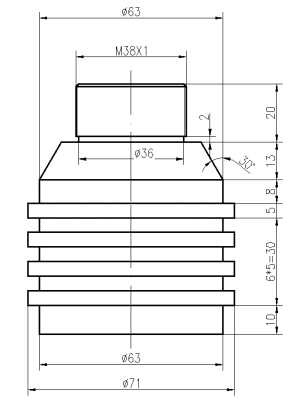

Installation Abmessungen	Weitere Informationen finden Sie unter Produktstrukturzeichnung
Schutzlevel	IP68
Gewicht	325g ± 5％（（Kabellänge：1m）
Verkabelungsanleitungen	Rot: Wandler +, Schwarz: Wandler - und Abschirmdraht; ( Temperatursensores ist optional)

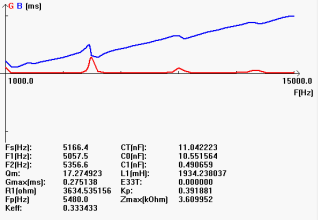

Zulassungskurve		Produktstrukturdiagramm

Blockdiagramm des Ultraschallwandlers :

0RYJG8D (6_Q9XM%86PDG

Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):

O3`1PA5YR5%Z5'DQ1R
Kabelbefehl integrierter Typ:

1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung

2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)

Rot und Schwarz sind Temperatursensorverdrahtung

Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB

Drei-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-

Vier-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
