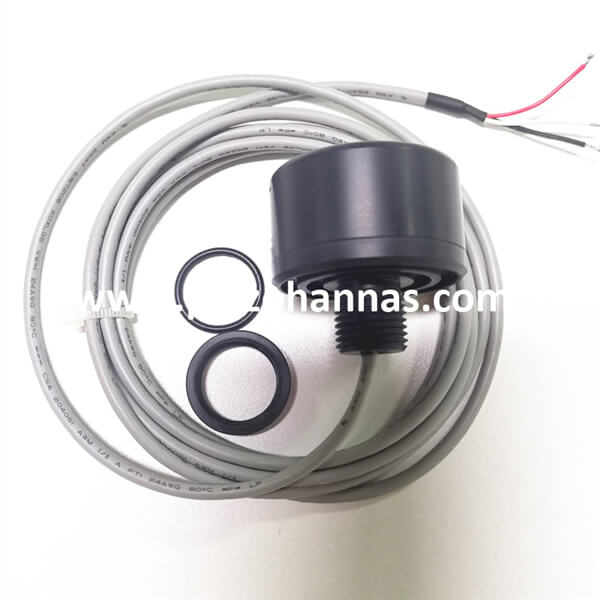

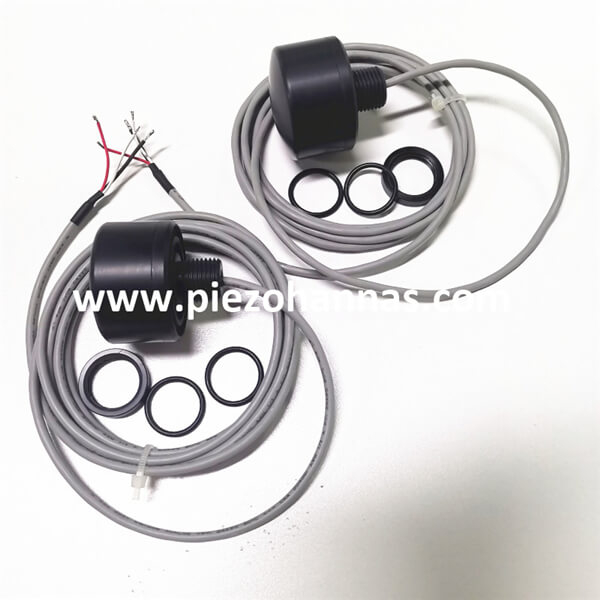

65 kHz piezoelektrischer Ultraschallwandler für Unterwasser -Entfernungsmesser
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 65 kHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-65-50A | ||
Frequenz | 70KHz ±5% | ||
Minimale parallele Lmpedanz | 700Ω ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage: 500Vpp、Distanz:0.7m、 Amplitude: 1000 MV | ||
Gipfel Stromspannung＜900VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
Wohnmaterial | Abs | ||
Verwendungszweck | Unterwasser -Entfernungsmesser, Unterwasser akustische Kommunikation | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 100g ± 5％（Kabellänge：：2m） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: Schild; | ||

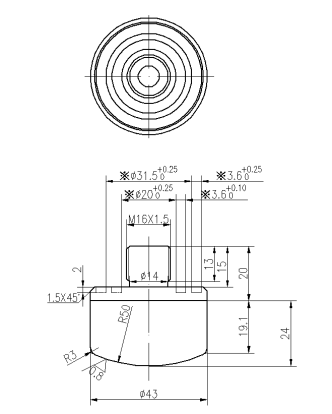

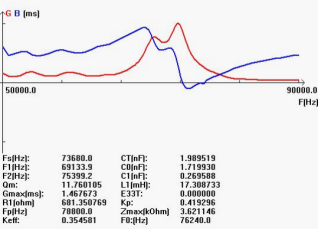

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
