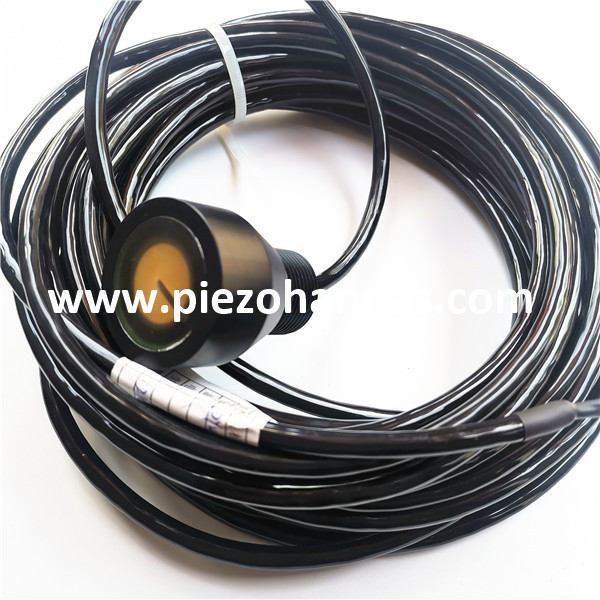

500 kHz piezoelektrischer Ultraschallwandler für Ultraschallflussmeter
Technische Parameter:

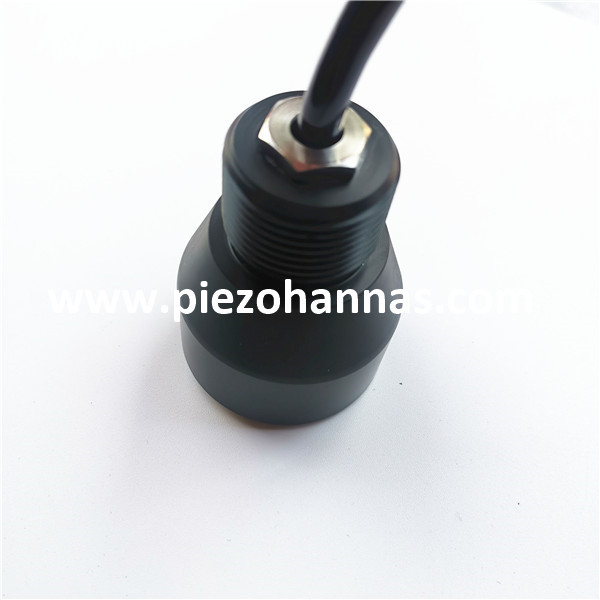

Artikel | Technische Parameter | Bild | |
Name | 500 kHz mUD -Level -Wandler |
| |
Modell | PHW-500-03aB | ||
Frequenz | 500 kHz ±5% | ||
Distanz erkennen | 0.3～30m | ||
Minimale parallele Lmpedanz | 150 Ω ± 20％ | ||
3000PF ± 20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage:24 v、Distanz:0.3m、Echoamplitude:800 mV | ||
Gipfel Stromspannung＜600VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7,5 ° ±10%， Scharfen Winkel: 18 ° ±10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter， U -Boot -Reichweite Finder | ||

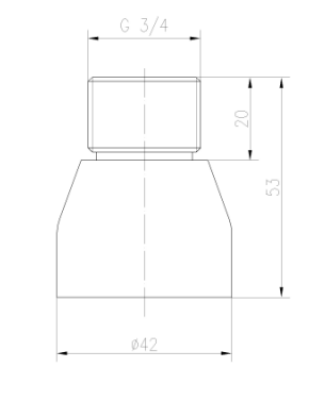

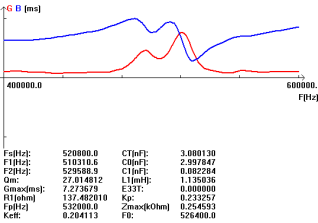

Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 540g ± 5％ （（Kabellänge：10 m） | ||
Verkabelungsanleitungen | Rot: Wandler +, Schwarz: Wandler -; (Temperatursensor es ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
