PHA-49-08PB
Piezohannas
PHA-49-08PB
49 kHz piezoelektrischer Ultraschallwandler für Ultraschallmesser
Technische Parameter:

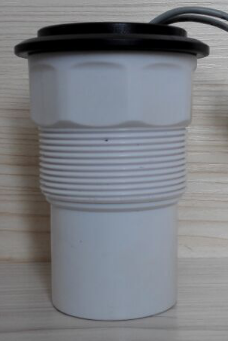

Artikel | Technische Parameter | Bild | |
Name | 49 kHz antikorrosiv Wandler PB Typ（integrierter Typ） |
| |
Modell | PHA-49-08PB | ||
Frequenz | 49 kHz ±5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimum Parallele Lmpedanz | 310 under ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：850VPP ，Distanz:0,6 m， Echoamplitude：450mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db: 8 ° ± 2， Spitzer Winkel:18 ° ± 4 | ||
Gehäuse Material | Pom、PVDF | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Unten mit Faden ：M60 × 2 oderG2A | |||
Schutzlevel | IP68 | ||
Gewicht | 440g ± 5％ | ||
Verkabelungsanleitungen | integratED -Typ：Verbinder（3Pin, 2,54 mm Terminal） ：Rot+，Weiß-，Schwarz: Schützer Draht； Verbinder（3pIn 2,0 mm Terminal）：weiß schwarz:Temperatursensor（MF58）； | ||

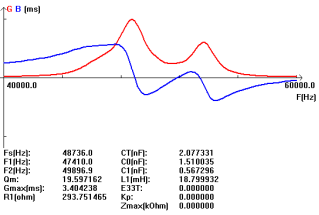

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschalldehnungswandlers:
Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Anwendung of ultrAsonic eben Meter
Anwendungsbild von Ultraschallmesser:
