PHA-40-12B-F
Piezohannas
PHA-40-12B-F

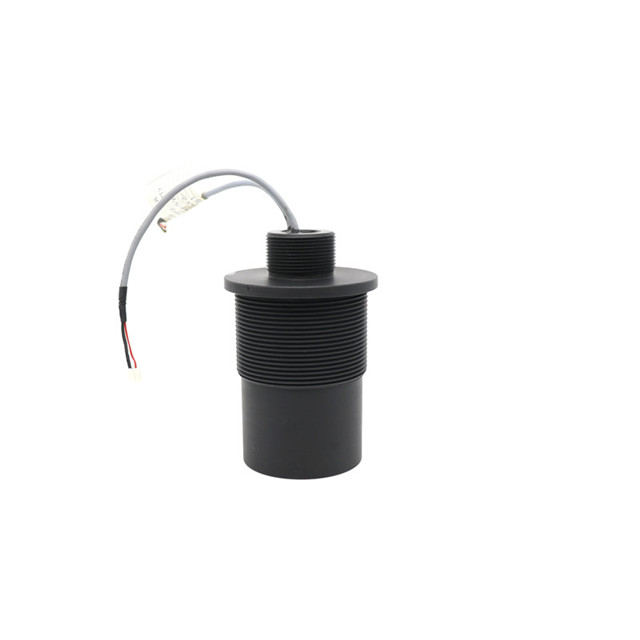

40 kHz piezoelektrischer Ultraschallwandler für Pegelsensor
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 40 kHz Ultraschallwandler |
| |
Modell | PHA-40-12B-F | ||
Frequenz | 40 kHz ± 5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimale parallele Lmpedanz | 4400 Ω ± 20％ | ||
4600PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung Fahrspannung：700 VPP ， Entfernung: 0,6 m， Echoamplitude: 600mV | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 9 ° ± 10%， Scharfen Winkel: 21 ° ± 10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Schutzlevel | IP68 | ||
Gewicht | 880g ± 5％（10M) | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht） ：Rot:Wandler+、Weiß： Wandler-、blau，Schwarz: Temperatursensor（MF58） ； ；getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz：Gemeinsame Linie－ ； ； | ||

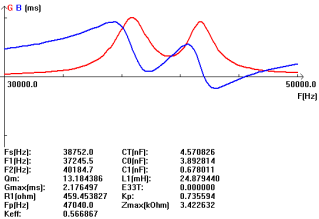

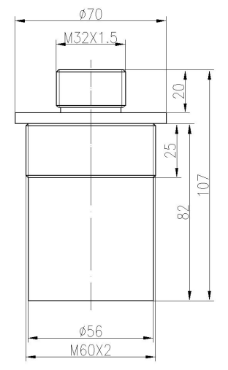

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschallpegelmessanwendung:
IN Nichtkontakt-Ultraschall Levelmessung emittiert der Sensor Ultraschallimpulse in Richtung des Mediums, was sie dann zurück widerspiegelt.Die verstrichene Zeit von der Emission bis zur Rezeption der Signale ist proportional zum Niveau im Tank. Ultraschallsensoren sind ideal für einfache Standardanwendungen für beide für Flüssigkeiten und für Festkörper.
Antriebskreis:
