PHW-200-20B
Piezohannas
PHW-200-20B
150 kHz Unterwasser -Ultraschallwandler 200 m Tiefe Messung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200 kHz Ultraschallwandler |
| |
Modell | PHW-200-20B | ||
Frequenz | 200KHz ±5% | ||
Minimale parallele Lmpedanz | 180Ω ± 20％ | ||
4000PF ± 20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage: 200VPP，Distanz:0.7m， Amplitude:2.0V | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db：6.9° ±10%； Spitzer Winkel ：16.2° ±10%； | |||
Wohnmaterial | Abs | ||
Verwendungszweck | Ranging, Positionierung | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 900g ± 5％ （（Kabellänge：10 m） | ||
Verkabelungsanleitungen | (dritte Linie): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||

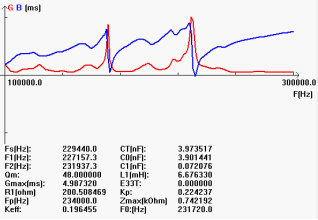

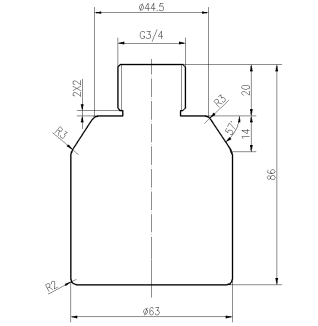

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
