PHW-180-01A
Piezohannas
PHW-180-01A

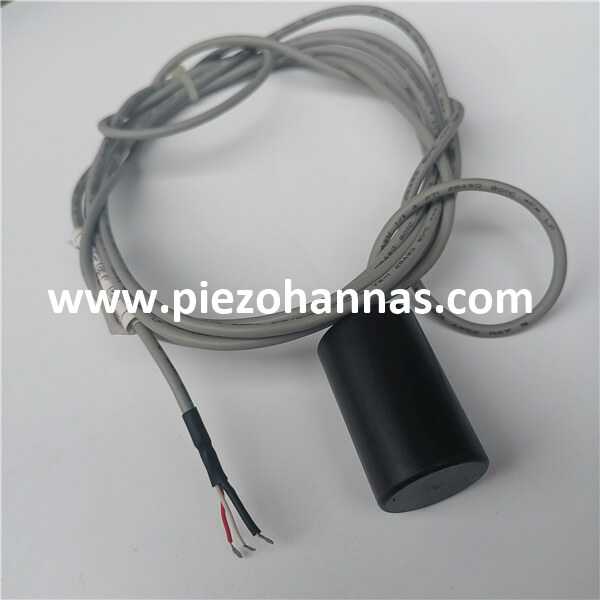

150 kHz Unterwasserpiezoelektrikum Ultraschallwandler für die Tiefenmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 150 kHzUnterwasser -Ultraschallwandler |
| |
Modell | PHW-180-01a | ||
Frequenz | 150 kHz±5% | ||
Erkennungsabstand | 1.0～200 m | ||
Minimale parallele Lmpedanz | 500Ω ± 20％ | ||
1000PF ± 20％@1kHz | |||
Empfindlichkeit | Keine Last dRauchenvOltage:400VPP、Distanz:0.6m、 Echoamplitude：500 mV | ||
Gipfel Stromspannung＜450VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db：26° ±10%, Spitzer Winkel :65° ±10% | |||
Wohnmaterial | Pom | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 30g ± 5％（Kabellänge：1m） | ||
Verkabelungsanleitungen | Rot: Wandler +, Weiß: Wandler -, Schwarz: abgeschirmter Draht； （（ Temperatursensor es ist optional） | ||

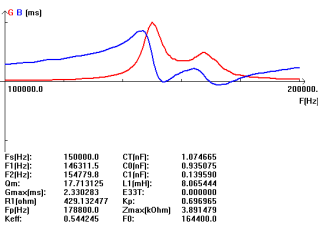

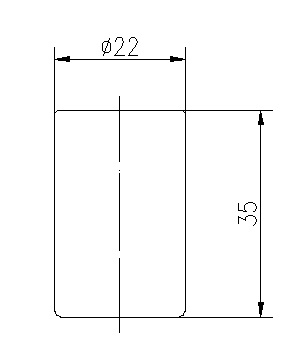

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
