PHA-110-EA
Piezohannas
PHA-110-EA
110 kHz piezoelektrischer Ultraschallwandler für Ultraschalldurchflussmesser für die Durchflussmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 110 kHz UnterwasserUltraschall- Wandler |
| |
Modell | Pha-110-EA | ||
FRequency | 110 kHz ± 10 kHz | ||
Erkennungsabstand | 0.6～40 m | ||
Minimale parallele Lmpedanz | 700 Ω ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | FahrenStromspannung：500VPP、Distanz：0,8 m、 eCho -Amplitude: 1.0 V | ||
Gipfel Stromspannung＜300VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 18 ° ± 2， Spitzer Winkel: 44 ° ± 5 | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter, U -Boot -Bereichs -Finder | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 107g ± 5％ （（Länge：2m） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: abgeschirmter Draht; ( Temperatursensores ist optional) | ||

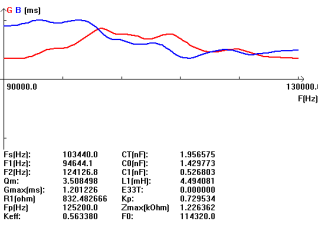

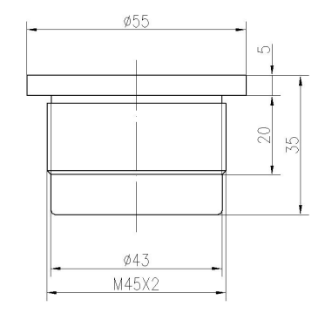

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
