PHW-100K-01A
Piezohannas
PHW-100K-01A
100 kHz Unterwasser -Piezoelektrikum Ultraschallwandler für die Tiefenmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 100 kHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-100K-01a | ||
Frequenz | 100 kHz±5% | ||
Erkennungsabstand | 1.2～300 m | ||
Minimale parallele Lmpedanz | 3400ω ± 20％ | ||
2100PF ± 20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage: 800VPP、Distanz：0.6m、 Amplitude: 4.0 V | ||
Gipfel Stromspannung＜1000VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite bei -3 dB：11° ±10%, Spitzer Winkel:25° ±10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | |||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 240g ± 5％（Kabellänge：0,5 m） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: abgeschirmter Draht; ( Temperatursensores ist optional) | ||

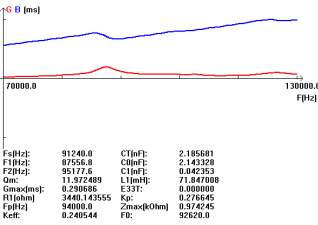

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
