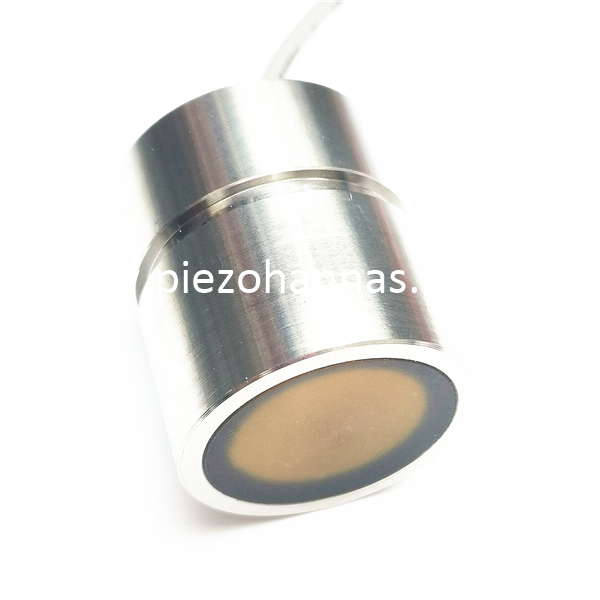

Piezoelektrischer 1-MHz-Ultraschallwandler aus Edelstahl für Ultraschall-Durchflussmesser

Ultraschallwandler für den Durchflussmesser, Wärmemesser.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHA-1M-01EA
Produktmarke:
Piezohannas
Produktcode:
PHA-1M-01EA

Produktbeschreibung

1MHz Edelstahl Piezoelektrisches Ultraschallwandler für Ultraschallflussmeter

Artikel	Technische Parameter		Bild
Name	Eingefügter Rohrströmungsmesserwandler
Modell	PL-1M-01EA
FRequency	1 MHz ± 30 kHz
Erkennungsabstand	0.05～3m
Minimale parallele Lmpedanz	25Ω ± 20％
Kapazität	2800PF ± 20％@1kHz
Empfindlichkeit	Sondenantriebsspannung：24 VPP、 Distanz：0,3 m、 Echoamplitude：1,0 V
Betriebs Stromspannung	Gipfel Stromspannung＜300VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤3 Kilo oder0,3 MPa
Winkel	(Strahlbreite) Halbkraftstrahlbreite @-3 dB: 3,2 ° ± 1， Spitzer Winkel: 7,5 ° ± 2
Wohnmaterial	304 Stahlstahl
Verwendungszweck	Ultraschallflussmeter， Unterwasser Rangfinder

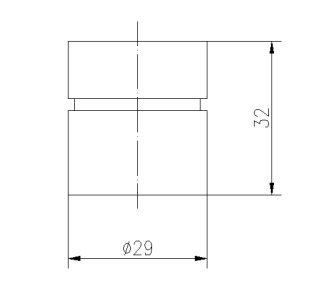

Installation Abmessungen	Entsprechend PRODUCTSTRÄREDiagram
Schutzlevel	IP68
Gewicht	165 g ± 5％（（Länge：2m）
Verdrahtung Anweisungen	Rot:Wandler+，Weiß:Wandler-，Schwarz: Schützer Draht；（ TemperaturSensor Draht ist optional）

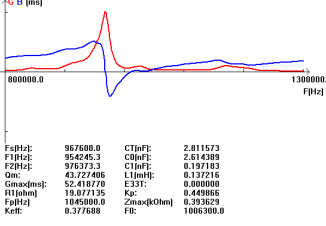

Zulassungskurve		PRODUCTSTRÄREDiagram

Blockendiagramm des Ultraschallabstandswandlers :

0RYJG8D (6_Q9XM%86PDG

Schematisches Diagramm des Temperatursensors:

1 MHz Ultraschallsensor für den Durchflussmesser piezoelektrischer Ultraschallwandler 1 MHz Ultraschallsonde für Flussmeter Ultraschallwandler für Ultraschallflussmeter Ultraschallsensor aus Edelstahl Ultraschall -Fließmeter -Wandler aus Edelstahl 1 MHz Ultraschallströmungsmesserwandler Wandler für Ultraschallflussmeter Ultraschallsonde für Ultraschallflussmeter
