PHW-400-30B
Piezohannas
PHW-400-30B
380 kHz piezoelektrische Ultraschallwandler für die Tiefenmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 400 kHzUnterwasserUltraschall- Wandler |
| |
Modell | PHW-400-30B | ||
Frequenz | 400KHz ±5% | ||
Minimum Parallele Lmpedanz | 20Ω ± 20％ | ||
6400PF ± 20％@1kHz | |||
Empfindlichkeit | Keine Last dRauchenvOltage：24V，Distanz:0,3 m、 Echoamplitude：2.5V | ||
Gipfel Stromspannung＜750VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db：3.8° ±10%； Spitzer Winkel：8.9° ±10%； | ||
Gehäuse Material | Abs | ||
Verwendungszweck | Ranging, Positionierung | ||

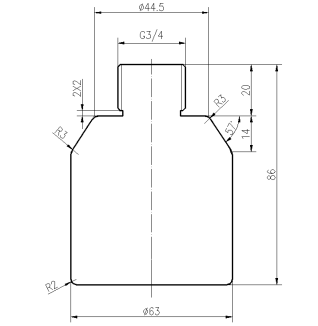

Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 750g ± 5％ （（LEngles：10 m） | ||
Verkabelungsanleitungen | (dritte Linie): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||

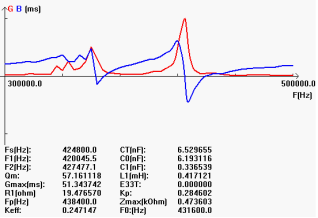

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
