PH1000-01
Piezohannas
PH1000-01

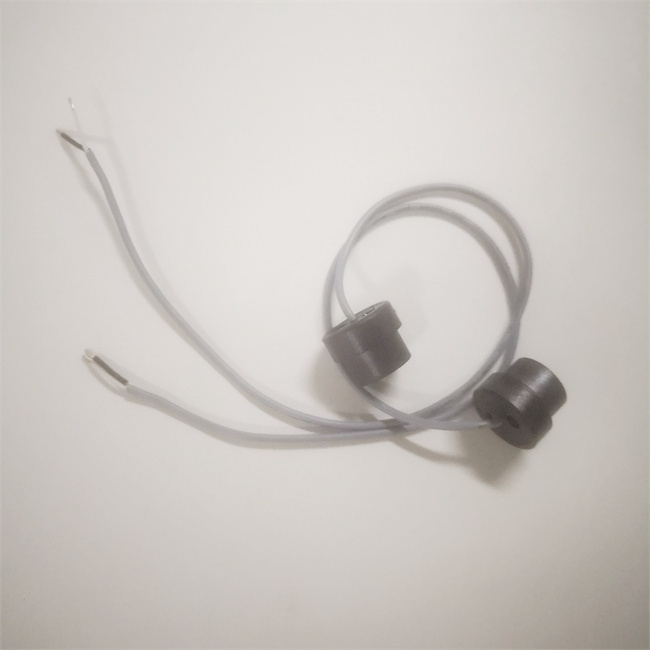

1 MHz piezoelektrische Ultraschallwandler für Ultraschallflussmeter
1.Der Hauptzweck:
Wird für die Wasserströmungsmessung verwendet
Genaue Messung mit Flüssigkeit in kurzen Strecken
2. Features:
Kleine Größe, einfach zu installieren
Hohe Empfindlichkeit, kleine Restvibration, Breitband, Testgenauigkeit
langes Arbeitsleben
3. Technische Parameter:
Name | Spezifikation | Artikel | Spezifikation |
Produktart | Ultraschallflussmesserwandler | WiderstandswertZ (Ω) | 200 Ω ± 30% |
Produktmodell | PH1000-01 | Maximale Fahrspannung | 300V |
Piezoelektrische KeramikFRequency f (khz) | 1,00 MHz ± 2% | Betriebstemperatur(℃) | 4 ~+50 ℃ |
Wandlerfrequenzf (khz) | 1,00 MHz ± 3% | Lagertemperatur(℃) | -30 ~+80 ℃ |
Bandbreite △ f（Unterwasser） | ± 10% | Wasserdichtungsnote | IP68 |
Restvibration des Wandlers | ˂ 30 μs | Schalenmaterial | Pps（Polyphenylensulfid） |
Gesamtempfindlichkeit(V) (0DB = 3VP-P 8Pulse L = 80 mm) |
> 200mv |
Kabelspezifikation |
Einzelschilddraht 40 cm |
Strahlwinkel °(-3db) | 6 ° | Korrosionsbeständigkeit | Schwache säure schwache alkali -resistent |
Elektrostatische Kapazität (PF) | 1200PF ± 20% | Gewicht(g) | 16g/PC |
Anmerkung | GrößevonDie Transducer -Struktur kann entsprechend den Benutzeranforderungen angepasst werden. | ||
4. Impedanzkurve:
5. Sensitivitätstest
Anwendung von Ultraschalldurchflussmesser:
Ultraschalldurchflussmessgeräte sind ein nichtkontaktes Mittel zur Messung der Durchflussgeschwindigkeit. Sie sind Klemmgeräte, die sich an das Äußere des Rohrs befestigen und die Messung von korrosiven Flüssigkeiten ohne Beschädigungen an Sensoren ermöglichen. Die beiden Arten von Ultraschalldurchflussmessgeräten, Doppler- und Transitzeit, die jeweils über zwei verschiedene Technologien funktionieren. Das Doppler -Ultraschallflussmesser muss Partikel oder Blasen haben, um die Ultraschallsignale widerzuspiegeln. Die unteren Grenzwerte für Konzentrationen und Größen von Festkörpern oder Blasen müssen berücksichtigt werden, und die Flüssigkeit muss mit einer Geschwindigkeit fließen, die hoch genug ist, um die Feststoffe aufzuhalten.
Wenn ein Rohr mit solchen Diskontinuitäten fließende Flüssigkeit enthält, reflektiert ein Ultraschallimpuls oder ein Strahl von ihnen mit einer Frequenzänderung, die direkt proportional zur Flüssigkeitsflussrate ist. Somit berechnet der Ultraschall -Doppler -Durchfluss die Durchflussrate aus der Geschwindigkeit der Diskontinuitäten und nicht aus der Geschwindigkeit der Flüssigkeit.
