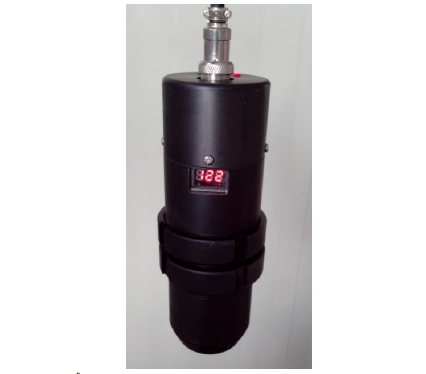

Optionaler Ultraschall-Entfernungssensor mit kurzer Reichweite für die Entfernungsmessung von 0,5 m

3. Produktfunktionen:

4.technische Parameter:

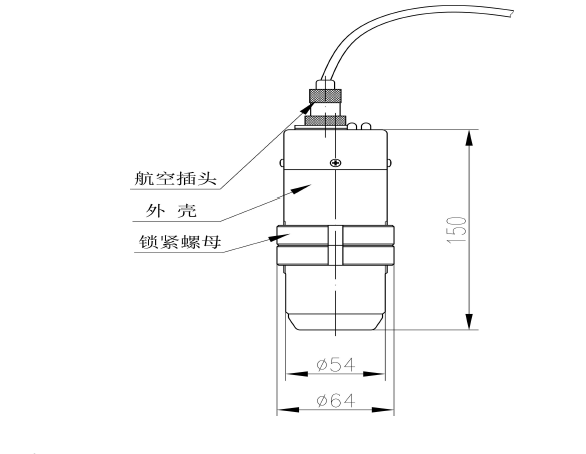

5. Dimensioninstallationsdimension:

(1)

(2)

(3)

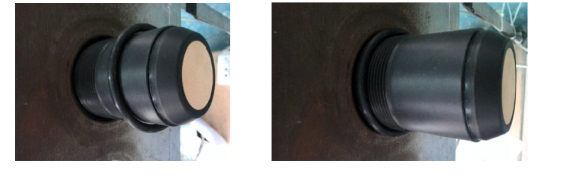

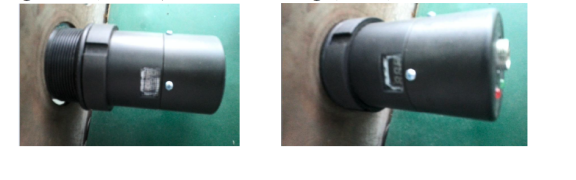

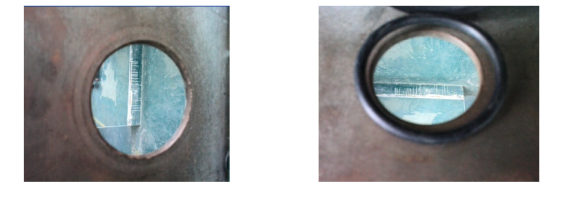

① Einflansch über dem Objekt muss getestet werden   ② Platzieren Sie eine Dichtung mit dem gleichen inneren Durchmesser am Flansch

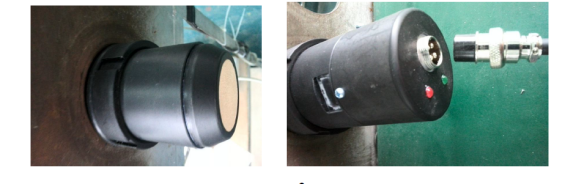

③Distanzmessungssensor ausgerichtet das Loch des Flansches   ④ den Abstandssensor im Flanschloch einsetzen

Sehen Sie vom Boden des Flansches                           ⑥ Platzieren Sie eine Dichtung mit dem gleichen inneren Durchmesser am Flansch

⑦Fix den Abstandsmesssensor durch Schrauben der Mutter ⑧Connect das Kabel auf dem Sensor

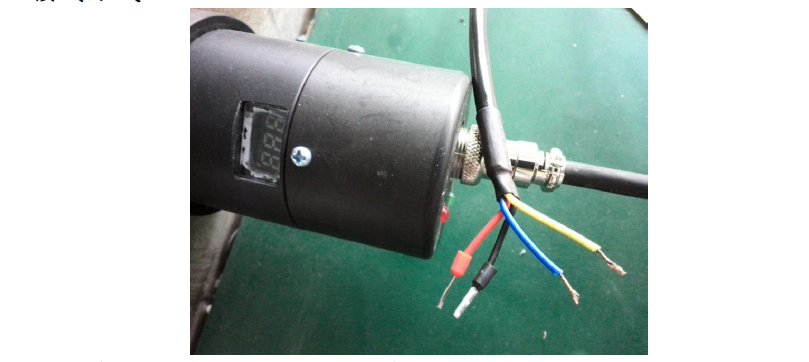

(4) Art der Verbindung:

Power: Rote Linie: 24VDC +; Schwarze Linie: 24VDC -

1. 4 ~ 20 mA: Blaue Linie: ma +; Gelbe Linie: ma–

2. 0 ~ 5V: Blaue Linie: V +; Gelbe Linie: V–

3. 485/232 Kommunikation: Gelbe Linie: T/R+; Blaue Linie: T/R-

4. Relaissignal: Blaue Linie, gelbe Linie

5. NPN -Signal: Blaue Linie: NPN+; Gelbe Linie: NPN -

6. PNP -Signal: Blaue Linie: PNP+; Gelbe Linie: PNP-

Bemerkungen:

1. Das Ausgangssignal ist ausgewählt (1 ~ 6);

2. Der schwarze Draht sollte zuverlässig geerdet werden;

3. Wenn der Rangendeschauer ein MA-Modul ist, kann auch die gelbe Linie (MA-) geerdet werden.

6. Signalbeschreibung:

Wenn die Leistung zunächst eingeschaltet wird, ist die Leistungsanzeige immer eingeschaltet. Wann sucht das Echo -Signal, blinkt die Statusanzeige \"rotes Licht\". Wann sucht das richtige Echo, bleibt die Statusanzeige \"rotes Licht\" weiter. Wann wird normal gemessen, das Nixie -Röhrchen zeigt den tatsächlichen Messwert an. Wenn es sich um den verlorenen Zustand handelt, zeigt die Nixie -Röhre \" - - - - - - - -\".

7. Serienassistent zur Änderung der Parameter:

Hinweis: Dies gilt nur für Sensoren mit 485 oder 232 Kommunikationsmodulen.

Seriennportverbindung:

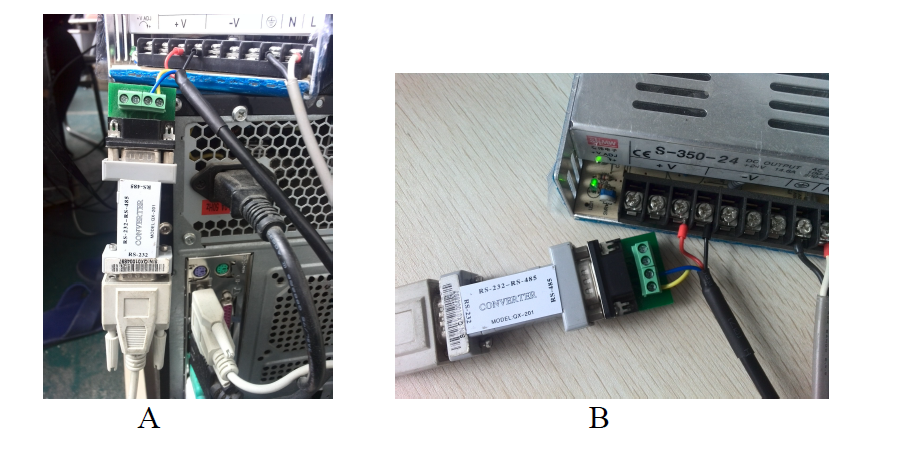

Wie in Abbildung A gezeigt: Der serielle Anschluss ist mit dem seriellen Port des Computers verbunden. Das andere Ende ist mit dem RS-232-Ende von 485 bis 232 verbunden;

Kabelverbindung:

Abbildung B: Die rote Linie ist mit 24 V+verbunden; Schwarz ist mit 24 V- verbunden; Die gelbe Linie ist mit 485 T/R+verbunden; Die blaue Linie ist mit 485T/R- verbunden;

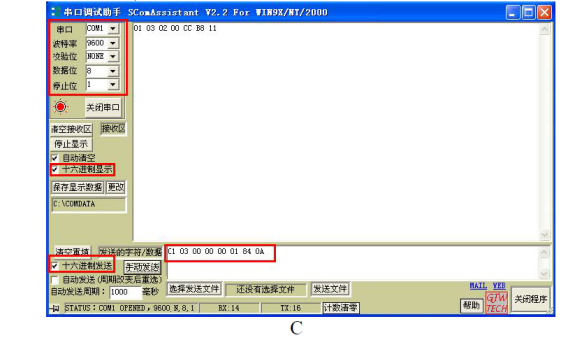

Wie in Abbildung C gezeigt:

Serielle Portauswahl: COM1;

Auswahl der Baudrate Rate: 9600;

Überprüfen Sie die Bitauswahl: Keine

Datenbitauswahl: 8

Stop -Bit -Auswahl: 1

Auswahl der hexadezimalen Anzeige und Hexadezimalübertragung

8. LCD -Bildschirmmanipulationsmenü (Hinweis: Der LCD -Bildschirm ist ein optionales Zubehör)

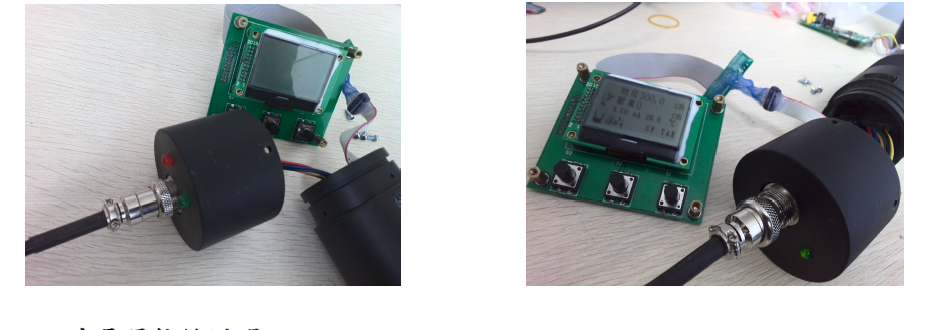

Installation von LCD Bildschirm:

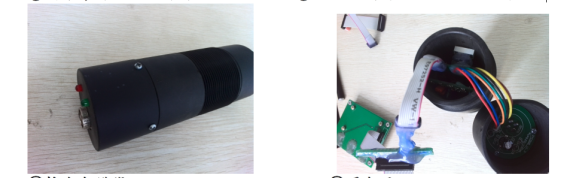

Umdrehung die Schraube mit einem Kreuzschraubendreher     ②Connect die LCD -Grenzfläche (rote Seite ist nach innen)

③Connect das Kabel                                               ④Sisplay von Power- on
