PHW-1M-01T
Piezohannas
PHW-1M-01T

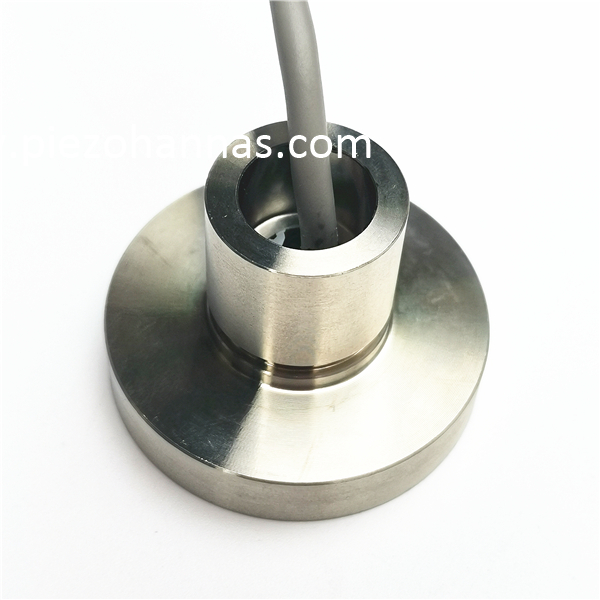

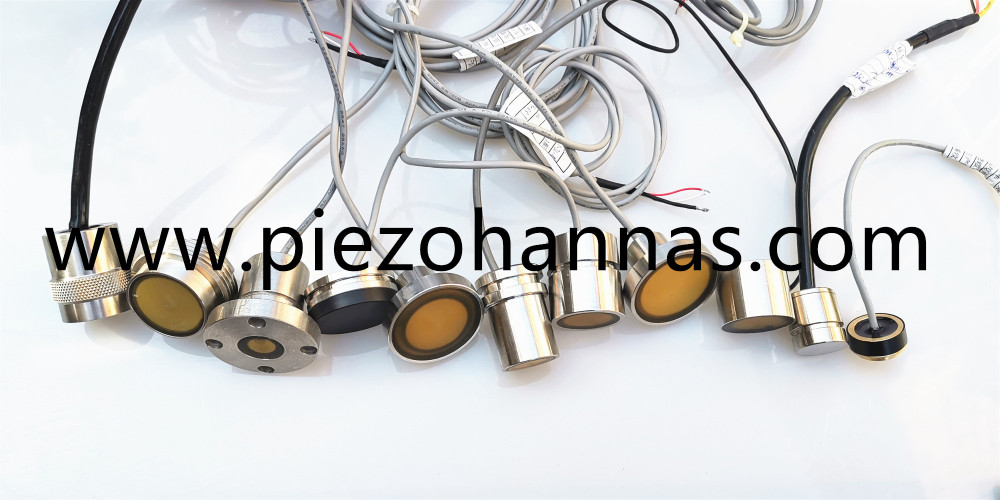

Benutzerdefinierte 1 MHz ADCP -Ultraschallwandler Piezoelektrikum
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | ADCP Ultraschallwandler |
| |
Modell | PHW-1m-01t | ||
Frequenz | 1MHz±5% | ||
Erkennungsabstand | 0.05～3m | ||
Minimum Parallele Lmpedanz | 15Ω ± 20％ | ||
4000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：24V，Distanz:0,3 m，Echoamplitude：2.5V | ||
Gipfel Stromspannung＜300VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db: 2.4° ± 0,5， Spitzer Winkel: 5.8° ± 1 | ||
Gehäuse Material | Verbundwerkstoff | ||
Verwendungszweck | Doppler -Effekt -Ultraschallfluss, ADCP | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 100g ± 5％ （（LEngles：2m） | ||
Verkabelungsanleitungen | Weiß-，Schwarz-,, Schild Draht； （（Temperatursensores ist optional） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors:

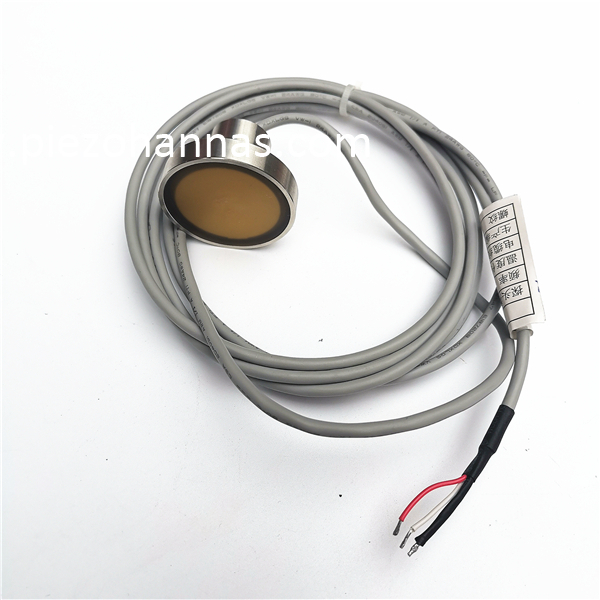

Split -Typ Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
ADCP Anwendung:
ADCP Verwendet Schallwellen, um die Geschwindigkeit und Richtung zu messen, in der sich Wasser über eine gesamte Wassersäule bewegt. Ein ADCP überträgt konstante (hohe) Frequenzimpulse des Schalls, die sich von sich bewegenden Partikeln im Wasser abstreuen. Die gemessenen Frequenzen des Rückkehrsignals variieren basierend auf der Richtung des Wasserflusses. Diese Impulse erstrecken sich bis zum Boden des Ozeans und als solche misst ein ADCP die Stromgeschwindigkeit und -richtung in vielen verschiedenen Tiefen gleichzeitig. Trigonometrische Beziehungen ermöglichen die Ableitung der Stromrichtung; Jeder Wandler repräsentiert die Kardinalrichtung auf einer Koordinatenebene (Nord-Süd, Ost-West und Up-Down).
