PHA-21-30FC-F
Piezohannas

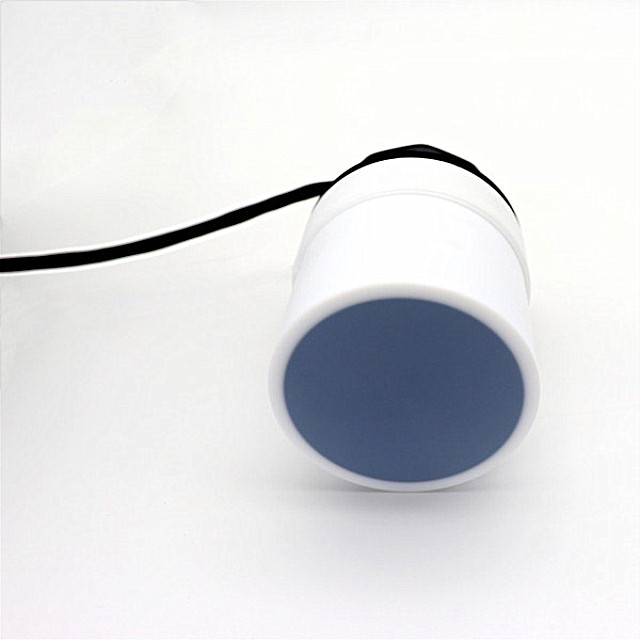

PHA-21-30FC-F

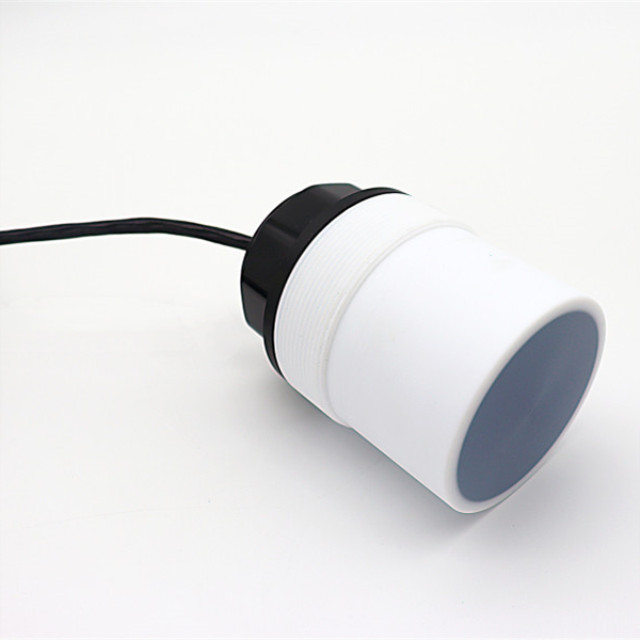

Benutzerdefinierte antikorrosive Ultraschallwandler für Ultraschallstufe

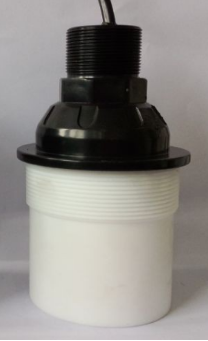

Artikel | Technische Parameter | Bild | |
Name | 21 kHz-korrosiv Wandler |
| |
Modell | PHA-21-30FC-F | ||
Frequenz | 21 kHz ± 5% | ||
Erkennungsabstand | 1.0～25m | ||
Minimum Parallele Lmpedanz | 1100 Ω ± 20％ | ||
11000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：560VPP，Distanz：0,6 m， Echoamplitude：270mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos or0.3mpa | |||
| ((Strahlbreite) Halbkraftstrahlbreite @-3db: 13 ° ± 2， Scharfen Winkel: 31 ° ± 4 | ||
Gehäuse Material | Ptfe | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Der Hebedädler: M38 × 1,5，Unten mit Faden: M78 × 2 | |||
Schutzlevel | IP68 | ||
Gewicht | 1480g ± 5％ （（ Länge：10m) | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht） ：Rot:Wandler+、Weiß： Wandler-、blau，Schwarz: Temperatursensor（MF58） ； ； getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz：Gemeinsame Linie－ ； ； | ||

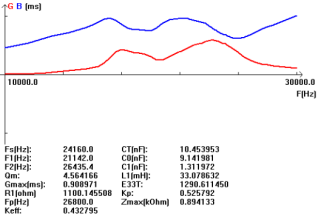

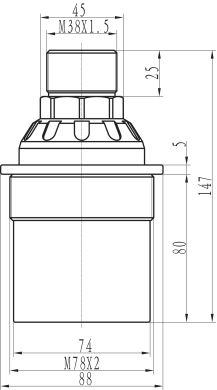

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

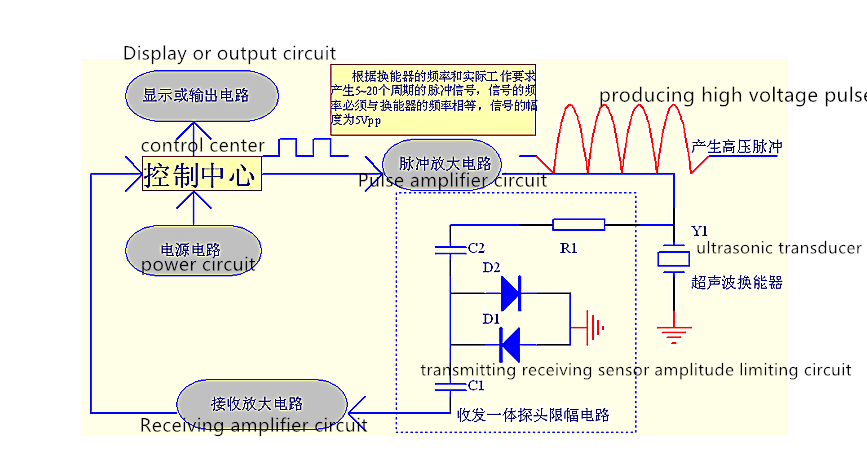

Blockdiagramm von UltraschallEntfernungswandler :

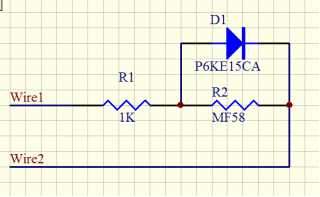

Schematisches Diagramm des Temperatursensors:
Split -Typ Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
Vier Kernanweisungen:
Rot: Wandler +
Gelb: Wandler -
Blau, Schwarz: Temperatursensor +

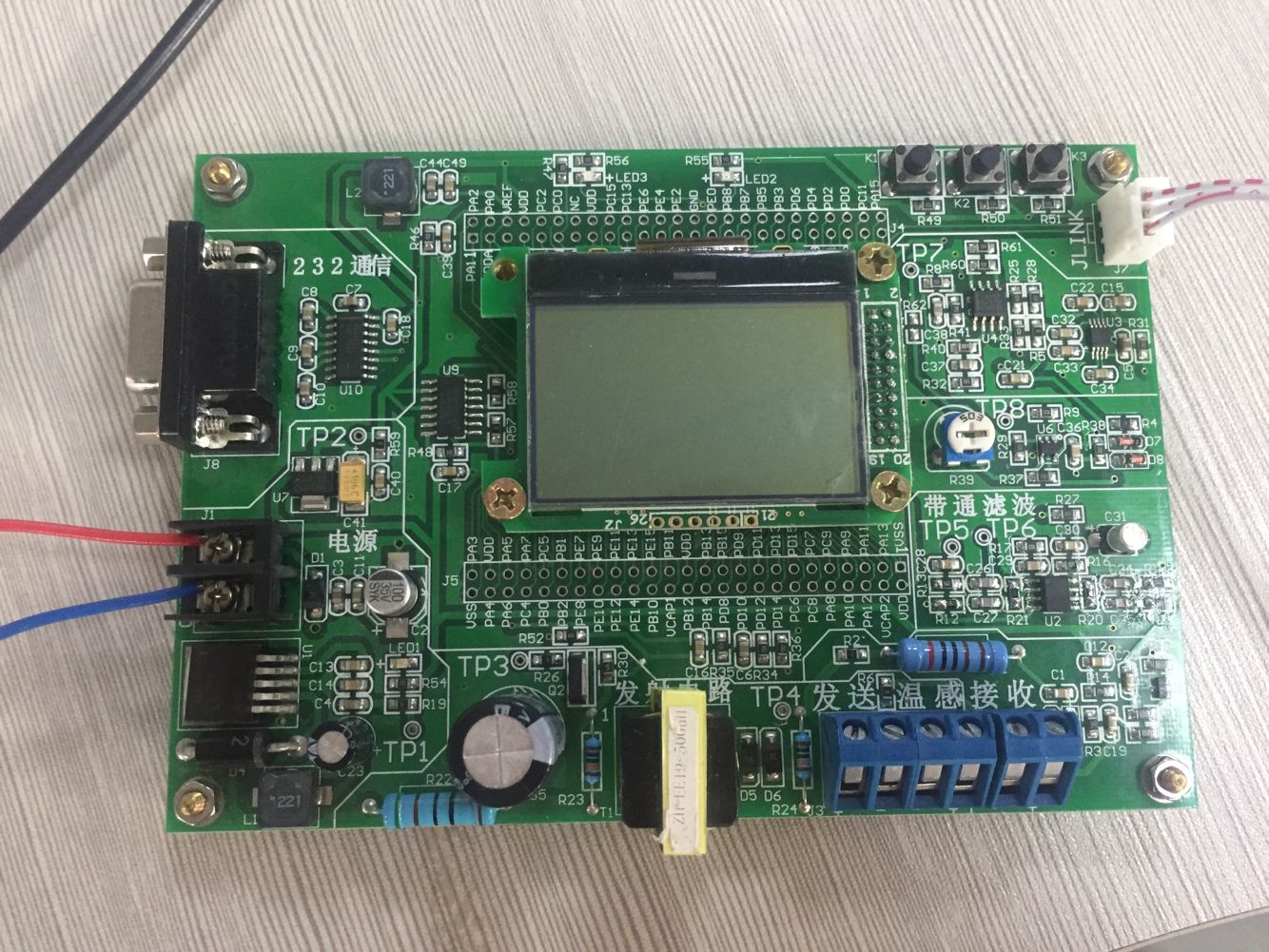

Einführung des Entwicklungsausschusses (optional):
DYSTM32F4 Hochfrequenz Ultrasonic Development Board basiert auf STM32F407VGT6 -Mikrocontroller, einschließlich einer Onboard -JLink -Schnittstelle, 2 LEDs, 3 unabhängigen Schaltflächen, LCD12864 -Display -Interface, Original Ultrasonic Surputing Circuit, Original Ultrasonic Receiving Circuit, UART -Asynchronen -Serials -Port + MAX232 Level Conversion chIP, Temperatursensor MF58 -Schnittstelle.
