PHA-25-20D
Piezohannas
PHA-25-20D
25 kHz benutzerdefinierter Ultraschallwandler für Ultraschallbereiche Finder
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 25 kHzUltraschallwandler |
| |
Modell | PHA-25-20d | ||
Frequenz | 25 kHz ±5% | ||
Erkennungsabstand | 0.8～20m | ||
Minimale parallele Lmpedanz | Ω ± 20％ | ||
PF ± 20％@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 10 ° ±10%， Spitzer Winkel:22 ° ±10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Schutzlevel | IP68 | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||

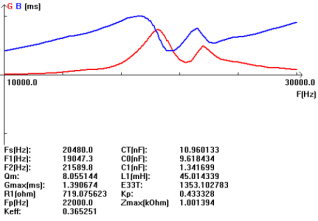

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Anwendung von Ultraschallbereichsfinder:
Ultraschallbereichsfinder messen die Entfernung, indem sie einen Puls aus Ultraschallschall emittieren, der durch die Luft reist, bis er ein Objekt trifft. Wenn dieser Schallpuls auf ein Objekt trifft, wird er vom Objekt reflektiert und wandert zurück zum Ultraschallbereichsfinder. Der Ultraschallbereichsfinder misst, wie lange der Schallpuls dauert, um auf seiner Roundreise vom Sensor und zurück zu reisen. Anschließend sendet es ein Signal an den Arduino mit Informationen darüber, wie lange es dauerte, bis der Schallimpuls reisen kann.
Ultraschallbereichsfinder sind lustige kleine Sensoren, die die Entfernung messen können. Sie können sie verwenden, um die Entfernung zu einem Objekt zu finden oder zu erkennen, wann sich etwas wie ein Bewegungsdetektor in der Nähe des Sensors befindet. Sie sind ideal für Projekte, die Navigation, Objektvermeidung und Sicherheit zu Hause betreffen. Da sie Schall verwenden, um die Entfernung zu messen, funktionieren sie genauso gut im Dunkeln wie im Licht. Dies kann Entfernungen von 2 cm bis zu 400 cm mit einer Genauigkeit von ± 3 mm messen.
25 kHz benutzerdefinierter Ultraschallwandler für Ultraschallbereiche Finder
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 25 kHzUltraschallwandler |
| |
Modell | PHA-25-20d | ||
Frequenz | 25 kHz ±5% | ||
Erkennungsabstand | 0.8～20m | ||
Minimale parallele Lmpedanz | Ω ± 20％ | ||
PF ± 20％@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 10 ° ±10%， Spitzer Winkel:22 ° ±10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Schutzlevel | IP68 | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Anwendung von Ultraschallbereichsfinder:
Ultraschallbereichsfinder messen die Entfernung, indem sie einen Puls aus Ultraschallschall emittieren, der durch die Luft reist, bis er ein Objekt trifft. Wenn dieser Schallpuls auf ein Objekt trifft, wird er vom Objekt reflektiert und wandert zurück zum Ultraschallbereichsfinder. Der Ultraschallbereichsfinder misst, wie lange der Schallpuls dauert, um auf seiner Roundreise vom Sensor und zurück zu reisen. Anschließend sendet es ein Signal an den Arduino mit Informationen darüber, wie lange es dauerte, bis der Schallimpuls reisen kann.
Ultraschallbereichsfinder sind lustige kleine Sensoren, die die Entfernung messen können. Sie können sie verwenden, um die Entfernung zu einem Objekt zu finden oder zu erkennen, wann sich etwas wie ein Bewegungsdetektor in der Nähe des Sensors befindet. Sie sind ideal für Projekte, die Navigation, Objektvermeidung und Sicherheit zu Hause betreffen. Da sie Schall verwenden, um die Entfernung zu messen, funktionieren sie genauso gut im Dunkeln wie im Licht. Dies kann Entfernungen von 2 cm bis zu 400 cm mit einer Genauigkeit von ± 3 mm messen.
