PHA-25-20C-F
Piezohannas
PHA-25-20C-F

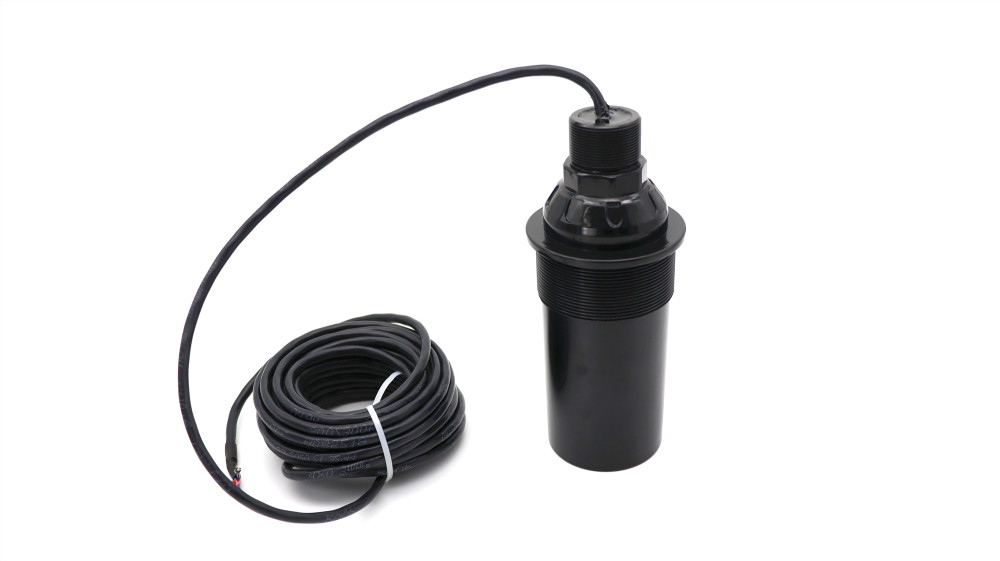

Custom 25 kHz Ultraschall Rangetransducer für Ultraschallbereiche Finder
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 25 khzExplosionnachweisenTyp uLtrasonischer Wandler |
| |
Modell | PHA-25-20C-F | ||
Frequenz | 25 kHz ± 5% | ||
Erkennungsabstand | 0.8～20m | ||
Minimale parallele Lmpedanz | 470 Ω ± 20％ | ||
12700PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung Fahrspannung：600VPP ，Distanz: 0,6 m、Echoamplitude: 300mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 11 ° ±10%， Scharfen Winkel: 26 ° ± 10% | |||
Wohnmaterial | Abs | ||
Verwendungszweck | Ultraschallstufe, Ultraschall-Anti-Kollision, Ultraschall-Entfernungsmesser | ||

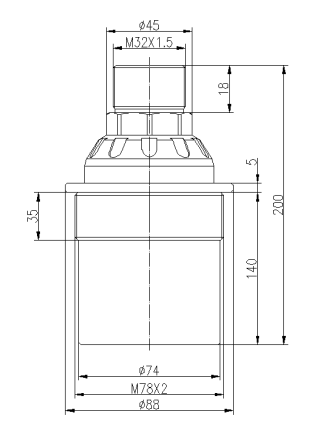

Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 1300 g ± 5％ | ||
Verkabelungsanleitungen | Split (4 -Wire): Rot: Wandler +, Weiß: Wandler -, Blau: Schwarzer Temperatursensordraht (MF58) ； Split (Dreidraht): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: öffentlich -; | ||

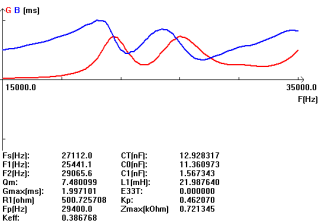

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Anwendung von Ultraschallbereichsfinder:
Ultraschallbereichsfinder messen die Entfernung, indem sie einen Puls aus Ultraschallschall emittieren, der durch die Luft reist, bis er ein Objekt trifft. Wenn dieser Schallpuls auf ein Objekt trifft, wird er vom Objekt reflektiert und wandert zurück zum Ultraschallbereichsfinder. Der Ultraschallbereichsfinder misst, wie lange der Schallpuls dauert, um auf seiner Roundreise vom Sensor und zurück zu reisen. Anschließend sendet es ein Signal an den Arduino mit Informationen darüber, wie lange es dauerte, bis der Schallimpuls reisen kann.
Ultraschallbereichsfinder sind lustige kleine Sensoren, die die Entfernung messen können. Sie können sie verwenden, um die Entfernung zu einem Objekt zu finden oder zu erkennen, wann sich etwas wie ein Bewegungsdetektor in der Nähe des Sensors befindet. Sie sind ideal für Projekte, die Navigation, Objektvermeidung und Sicherheit zu Hause betreffen. Da sie Schall verwenden, um die Entfernung zu messen, funktionieren sie genauso gut im Dunkeln wie im Licht. Dies kann Entfernungen von 2 cm bis zu 400 cm mit einer Genauigkeit von ± 3 mm messen.
