PHA-125-wo
Piezohannas
PHA-125-WO
125 kHzBenutzerdefinierte Ultraschallwandler für die Entfernungsmessung
Artikel | Technische Parameter | Bild | |
Name | 125 kHzUltraschallwandler |
| |
Modell | PHEIN-125-Wo | ||
Frequenz | 125KHz ±5% | ||
Erkennungsabstand | 0.15~2m | ||
Minimum Parallele Lmpedanz | 700Ω ± 20% | ||
800PF ± 20%@1kHz | |||
Empfindlichkeit | Fahrspannung:750VPP,Distanz:0,3 m, Echoamplitude:110MV | ||
Gipfel Stromspannung<800 VPP | |||
-40~+80 ℃ | |||
≤3Kilos oder0.3MPA | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3db:5.7° ±1, Spitzer Winkel: 13.6° ±2 | ||
Gehäuse Material | PVDF | ||
Verwendungszweck | Entfernungsmessung | ||
IP68 | |||
Schutzlevel | 40g ± 5%( Länge:10 m)

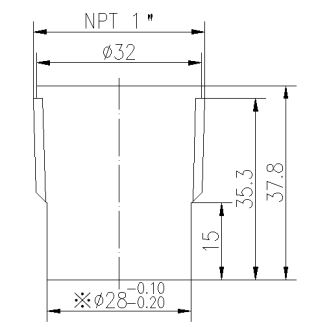

| ||
Gewicht | Integrierte Schnittstelle:Rot+,Weiß-,Schwarz: Schützer Draht ( Temperatursensor es ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
Blockdiagramm von Ultraschall Wandler :
Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Anwendung von Ultraschallabstandsmessungen:
Wie der Name schon sagt, messen Ultraschallsensoren die Entfernung unter Verwendung von Ultraschallwellen.
Der Sensorkopf emittiert eine Ultraschallwelle und empfängt die Welle, die vom Ziel reflektiert wird. Ultraschallsensoren messen den Abstand zum Ziel, indem die Zeit zwischen Emission und Empfang misst.Ein optischer Sensor hat einen Sender und einen Empfänger, während ein Ultraschallsensor ein einzelnes Ultraschallelement sowohl für die Emission als auch für den Empfang verwendet. In einem reflektierenden Modell Ultraschallsensor emittiert ein einzelner Oszillator und erhält abwechselnd Ultraschallwellen. Dies ermöglicht eine Miniaturisierung des Sensorkopfes.
