PHA-34-12FC-FB
Piezohannas
PHA-34-12FC-FB
Explosionssicherer Ultraschall-Reichweite gegen Korrosion für den Niveau-Sensor
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 34-kHz-Korrosion und explosionssicherer Wandler |
| |
Modell | PHA-34-12FC-FB | ||
Frequenz | 34 kHz ± 5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimale parallele Lmpedanz | 930 € ± 20％ | ||
6900PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung Fahrspannung：650VPP ，Distanz: 0,6 m、Echoamplitude: 350mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbleistungstrahlbreite@-3db@-3 dB: 8 ° ±10%， Scharfen Winkel: 18 ° ± 10% | |||
Wohnmaterial | Ptfe | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 1200 g ± 5％ | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||

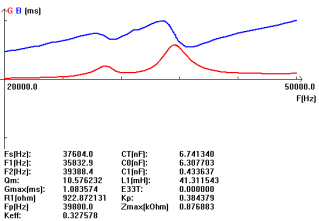

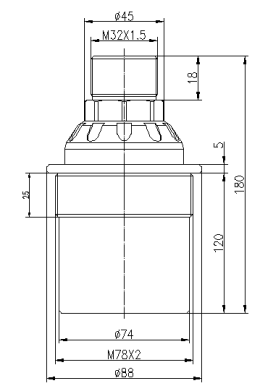

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Messung von Ultraschallebene Anwendung:
Ultraschallspiegelmessung mit Ultraschall Die Sensoren bieten eine kontinuierliche, nicht kontakte und wartungsfreie Messung von Flüssigkeiten, Pasten, Schlitten und pudrigen bis groben Schüttgütern. Die Messung wird durch Dielektrizitätskonstante, Dichte oder Luftfeuchtigkeit und durch Aufbau aufgrund der selbstverschlusslichen Wirkung der Sensoren nicht beeinflusst. Schauen Sie sich die breite Palette an Prosonic -Geräten für die Messung von Ultraschallebene an und klicken Sie auf die Schaltfläche unten.Die Ultraschallmethode ist eine nachgewiesene und kostengünstige Lösung für die Messung von Flüssigkeiten und Schüttgütern. Instrumente sind als kompakte oder separate Versionen erhältlich. Dieses Messprinzip ist durch einfache Planung und Montage, schnelle und sichere Inbetriebnahme, eine lange Lebensdauer und reduzierte Wartungskosten gekennzeichnet. Typische Anwendungen umfassen abrasive und aggressive Medien auch unter rauen Umgebungsbedingungen.
A Ultraschall- Der Sensor emittiert Ultraschallimpulse, die Oberfläche des Mediens reflektiert das Signal und der Sensor erkennt es erneut. Die Flugzeit des reflektierten Ultraschallsignals ist direkt proportional zur zurückgelegten Strecke. Mit der bekannten Panzergeometrie kann der Pegel berechnet werden.
