Industrielles 50-kHz-Ultraschall-Entfernungssensor-Datenblatt für Ultraschall-Kollisionsschutz

Industrial 50 kHz Ultraschall -Reichweite -Sensor -Datenblatt für Ultraschall -Anti -Kollision

Spezifikation:

Artikel	Technische Parameter		Bild
Name	49 kHz  Ultraschall-Wandler
Modell	PHA-49-08B-F
Frequenz	49 kHz ±5%
Erkennungsabstand	0.4～8m
Minimale parallele Lmpedanz	730 € ± 20％
Kapazität	3800PF ± 20％@1kHz
Empfindlichkeit	Lastantriebsspannung：750VPP，Entfernung: 0,6 m、Echoamplitude:200mv
Betriebs  Stromspannung	Gipfel  Stromspannung＜1500VPP
Betriebs  Temperatur	-40～+80 ℃
Druck	≤3Kilos oder0,3 MPa
Winkel	(Strahlbreite) Halbkraftstrahlbreite@-3db: 7 ° ±10%， Spitzer Winkel:17 ° ±10%
Wohnmaterial	Pom
Verwendungszweck	Ultraschallstufe, Ultraschall-Anti-Kollision, Ultraschall-Entfernungsmesser
Installation  Abmessungen	Hebedhrecken M32 * 1,5 Bodengewinde: M60 * 2
Schutzlevel	IP68
Gewicht	800 g ± 5％ （（10M）
Verkabelungsanleitungen	getrennter Typ（Vier Draht） ：Rot:Wandler+、Weiß：  Wandler-、blau，Schwarz: Temperatursensor（MF58） ； ；getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz：Gemeinsame Linie－ ； ；

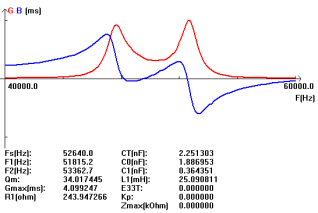

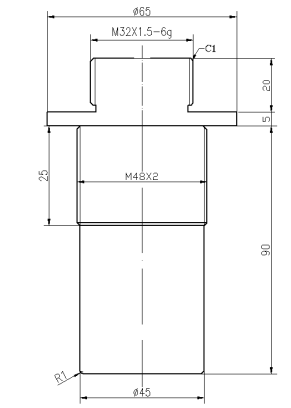

Zulassungskurve		Produktstrukturdiagramm

Ultraschall -Anti -KollisionAnwendung :

Das Ultraschall -Anti -Kollisions -Gerätesystem arbeitet nach dem Prinzip von Ultraschallwellen. Der Soundemitter und der Sounddetektor sind auf die gleiche Klangfrequenz von 40 kHz abgestimmt. Wenn der Sender einen Ultraschallschall ausschifft, wird er von den Wänden des Kranes zurückgespiegelt, und der Empfänger erkennt es und aktiviert ein Alarmsignal und stoppt oder reduziert die Geschwindigkeit des Kranes. Die Zeit, die nach dem Burst gesendet und empfangen wird und mit der Geschwindigkeit des Schallabstands wird berechnet. Es gibt eine Anzeige, die die Entfernung in Metern anzeigt. Wenn sich das Hindernis im Bereich befindet, kann das Relaisbereich durch Drehen des Knopfes eingestellt werden und ein weiteres Relais kann eingestellt werden, indem Sie den Schalter direkt drücken. Wenn zwei Kräne außerhalb des Bereichs sind, werden sie mit normaler Geschwindigkeit betrieben. Der Erfassungsabstand ist von 0,01 m bis 5 m einstellbar. Das Gerät ist für Krananwendungen ausgelegt und ist für 24x7 -Stunden geeignet. Dieses Produkt erfordert kein Laserpunktgerät.

Was geht in die Herstellung eines Wandlers ein?

Die Hauptkomponente eines Tiefenwandlers ist das piezoceramische Element. Es ist der Teil, der elektrische Impulse in Schallwellen umwandelt, und wann der Echoes kehren zurück, das Piezoceramic -Element wandelt die Schallwellen wieder in elektrische Energie um. Piezoceramic -Elemente sind am häufigsten in einer Festplattenform, aber sie können auch in Form eines Balkens oder eines Rings in Form sein. Ein Wandler kann ein Element oder eine Reihe von Elementen enthalten, die mit einem Array bezeichnet werden. EIN Der Wandler besteht aus sechs getrennten Komponenten.
