PHA-34-12C-F
Piezohannas
PHA-34-12C-F

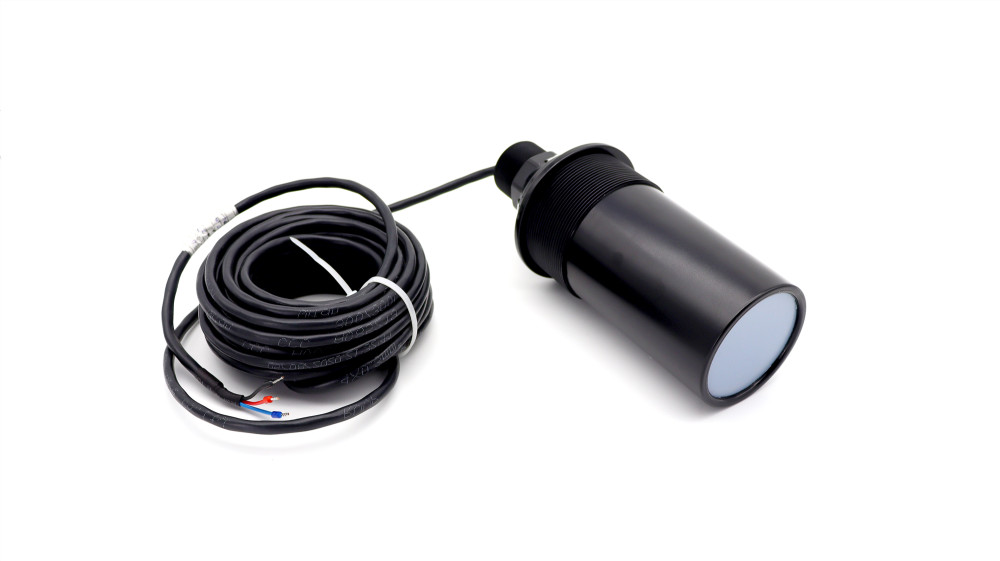

35 kHz explosionssicherer Ultraschallwandler für die Messung der Ebene
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 34 kHzExplosionnachweisenTyp Ultraschallwandler |
| |
Modell | PHA-34-12C-F | ||
Frequenz | 34 kHz ± 5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimale parallele Lmpedanz | 550 Ω ± 20％ | ||
7100PF ± 20％@1kHz | |||
Empfindlichkeit | Last dRebendspannung：650 VPP，Entfernung: 0.6m、Echoamplitude:370mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3 dB: 8 ° ± 10%， Spitzer Winkel:19 ° ± 10% | |||
Wohnmaterial | Abs | ||
Verwendungszweck | Ultraschallstufe, Ultraschall-Anti-Kollision, Ultraschall-Entfernungsmesser | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 1200 g ± 5％ | ||
Verkabelungsanleitungen | Split (4 -Wire): Rot: Wandler +, Weiß: Wandler -, Blau: Schwarzer Temperatursensordraht (MF58) ； Split (Drei -Draht): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: öffentlich -; | ||

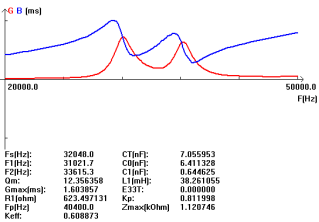

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschallpegelmessanwendung:
Die Ultraschallspiegelmessung mit Ultraschallsensoren bietet eine kontinuierliche, nicht kontakte und wartungsfreie Messung von Flüssigkeiten, Pasten, Schlitten und pudrigen bis groben Schüttgütern. Die Messung wird durch Dielektrizitätskonstante, Dichte oder Luftfeuchtigkeit und durch Aufbau aufgrund der selbstverschlusslichen Wirkung der Sensoren nicht beeinflusst. Schauen Sie sich die breite Palette an Prosonic -Geräten für die Messung von Ultraschallebene an und klicken Sie auf die Schaltfläche unten.
Die Ultraschallmethode ist eine nachgewiesene und kostengünstige Lösung für die Messung von Flüssigkeiten und Schüttgütern. Instrumente sind als kompakte oder separate Versionen erhältlich. Dieses Messprinzip ist durch einfache Planung und Montage, schnelle und sichere Inbetriebnahme, eine lange Lebensdauer und reduzierte Wartungskosten gekennzeichnet. Typische Anwendungen umfassen abrasive und aggressive Medien auch unter rauen Umgebungsbedingungen.
