PHW-500-AS
Piezohannas
PHW-500-AS

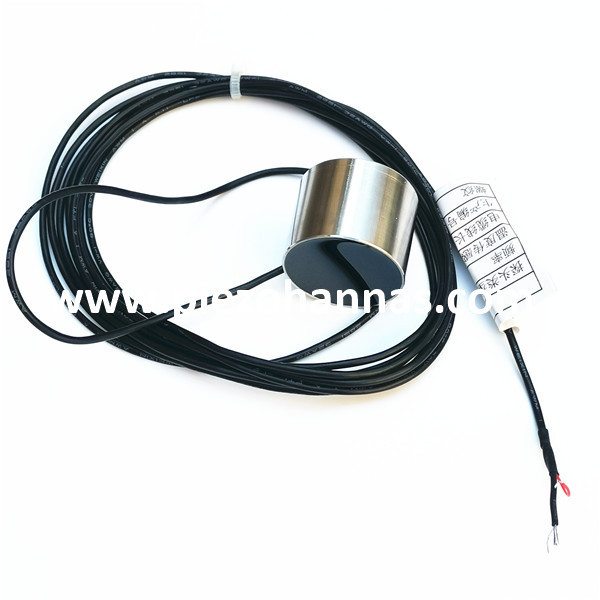

500 kHz Edelstahl -Ultraschalltiefenwandler für Ultraschall -Entfernungsmesser
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 500 kHz Unterwassertiefenwandler |
| |
Modell | PHW-500-AS | ||
Frequenz | 500 kHz ± 5% | ||
Erkennungsabstand | 0.30～30 m | ||
Minimale parallele Lmpedanz | 200Ω ± 20％ | ||
1900PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：23 V、Entfernung: 0,3 m、 Echoamplitude: 300 mV | ||
Gipfel Stromspannung＜600VPP | |||
-10～+50 ℃ | |||
(Strahlbreite) Halbkraftstrahlbreite@-3 dB: 7 ° ± 10%， Scharfen Winkel: 15 ° ± 10% | |||
Wohnmaterial | 304 | ||
Verwendungszweck | Unterwasser -Entfernung | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 52g ± 5％ （（Länge：2,5 m） | ||
Verkabelungsanleitungen | |||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Ultraschall -Entfernungsmesseranwendung:
Mit einem Ultraschallbereichssensor können ein Roboter Hindernisse in seinem Weg erkennen, indem sie die Ausbreitung von Hochfrequenz-Schallwellen nutzt. Der Sensor gibt eine Frequenzschallwelle aus, die von einer reflektierenden Oberfläche abprallt und zum Sensor zurückkehrt. Mit der Zeit, die die Welle benötigt, um zum Sensor zurückzukehren, kann der Abstand zum Objekt berechnet werden. Um den Erfassungsbereich zu erhöhen, kann der Sensor an ein Servo montiert werden, damit er sich drehen kann.
