PHW-50/200-NC
Piezohannas
PHW-50/200-NC
Doppelfrequenzunterwasser -Wandler -Schlammgrenzinstrumenten -Wandler
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz-50kHz uWater -Ranging -Wandler Schlammschnittstelleninstrumentultrasonisch Wandler-Ptfe |
| |
Modell | PHW-50/200-NC | ||
Frequenz | 200 kHz ±5%/50 khz±5% | ||
Erkennungsabstand | 200 kHz 0,6～120 m 50 kHz 3～500 m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
4300PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 600 VPP 、 Abstand: 0,8 m 、 Echoamplitude: 15 V （200 kHz） | ||
Gipfel Stromspannung＜ 600VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7,5 ° ± 1 ， Scharfem Winkel: 17,5 ° ± 2 （200 kHz）） (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 27 ° ± 2 ， Scharfen Winkel: 68 ° ± 4 （50 kHz） | ||
Gehäuse Material | Ptef | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||

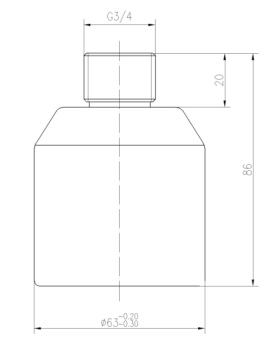

Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 900 g ± 5％ （（LEngles：10 m） | ||
Verkabelungsanleitungen | (drei Linien): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||

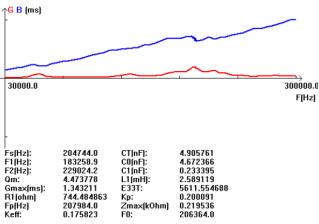

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
Doppelfrequenzunterwasser -Wandler -Schlammgrenzinstrumenten -Wandler
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz-50kHz uWater -Ranging -Wandler Schlammschnittstelleninstrumentultrasonisch Wandler-Ptfe |
| |
Modell | PHW-50/200-NC | ||
Frequenz | 200 kHz ±5%/50 khz±5% | ||
Erkennungsabstand | 200 kHz 0,6～120 m 50 kHz 3～500 m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
4300PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 600 VPP 、 Abstand: 0,8 m 、 Echoamplitude: 15 V （200 kHz） | ||
Gipfel Stromspannung＜ 600VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7,5 ° ± 1 ， Scharfem Winkel: 17,5 ° ± 2 （200 kHz）） (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 27 ° ± 2 ， Scharfen Winkel: 68 ° ± 4 （50 kHz） | ||
Gehäuse Material | Ptef | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 900 g ± 5％ （（LEngles：10 m） | ||
Verkabelungsanleitungen | (drei Linien): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
