Datenblatt des 50-kHz-Ultraschall-Abstandssensors für die Ultraschall-Füllstandsmessung

49 kHz | 9 ° | 0,4 ~ 8m | Wird für Ultraschalldehnungssensor, Ultraschallspiegelmessgeräte, Überwachung, Crashdosient, verwendet,
Sicherheit, Ultraschallbereichsfinder, Ultraschallsensor für nicht kontakte Erkennung von Objekten usw.


Über den Ultraschall -Abstandswandler können wir 14 kHz 22 kHz 40 kHz 50 kHz 75 kHz 80 kHz 125 kHz 200 kHz 300 kHz 400 kHz anbieten, was die Resonanzfrequenz als die Resonanzfrequenz anbieten kann, können wir auch die Anpassung an die Anpassung anpassen.
Verfügbarkeitsstatus:
Menge:
  • PHA-49-08H

  • Piezohannas

  • PHA-49-08H

 50 kHz Ultraschall -Distanzsensor -Datenblatt für die Messung von Ultraschallebene



Artikel

Technische Parameter


Name

49 kHz Wandler h Typ





01XDR $} [DNI $ $ 3JWHTBKNM

Modell

PHA-49-08H

Frequenz

49 kHz ± 5%

Erkennungsabstand

0.48m

Minimum

Parallele Lmpedanz

340 Ω ± 20

Kapazität

2300PF ± 20@1kHz



Empfindlichkeit

Fahrspannung850 VPPDistanz: 0,6 m

Echoamplitude450mv

Betriebs

Stromspannung

Gipfel  Spannung < 1500 VPP

Betriebs

Temperatur

-40+80 ℃

Druck

≤33 kilos oder 0,3 MPa



Winkel

(Beamwidth)Halbleistungstrahlbreite bei -3 dB: 9 °± 2

Scharfen Winkel: 21 ° ± 4

Gehäuse Material

Pom



Verwendungszweck

Ultraschall  eben  Messgerät,Überwachung,Crashdosiger,

Sicherheit

Installation

Abmessungen

M38*1,5

Schutzlevel

IP68

Gewicht

120g ± 5

Verkabelungsanleitungen

Integrierter Typ: Stecker3Pin, 2,54 mm Terminal) :Rot+, weiß- , schwarz: abgeschirmtes Draht ;

       Verbinder3pIn 2,0 mm Terminal: Weiß, Schwarz: Temperatursensor (MF58

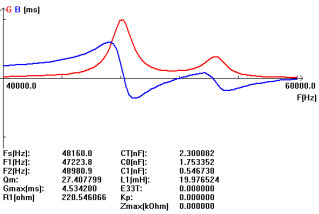

Zulassungskurve

Produktstrukturdiagramm



`1TFHRDD9U) EVTD984`M0DN

   9heyloa8xx (A3MZO84L



 Ultraschallpegelmessanwendung:

Die Messung von Ultraschallebene ist eine sehr kostengünstige Lösung für die Kurz- und Langstreckenmessung, selbst unter schwierigen Umgebungsbedingungen wie Vibrationen und Staub. Die Messung der Ultraschallebene ist eine nicht kontaktierende Technologie, die in zahlreichen Industriegebieten verwendet wird, um das Niveau von Flüssigkeiten, Schlämmen und Feststoffen zu überwachen und zu kontrollieren.


Der Ultraschallpegel -Wandler emittiert akustische Impulse in einem schmalen Strahl senkrecht zum Wandler. Der Level -Transceiver misst die Ausbreitungszeit zwischen der Impulsemission und dem Empfang des Echos, um den Abstand vom Wandler zum Material zu berechnen. Variationen der Schallgeschwindigkeit aufgrund von Temperaturänderungen innerhalb des zulässigen Bereichs werden durch den Integraltemperatursensor automatisch kompensiert.

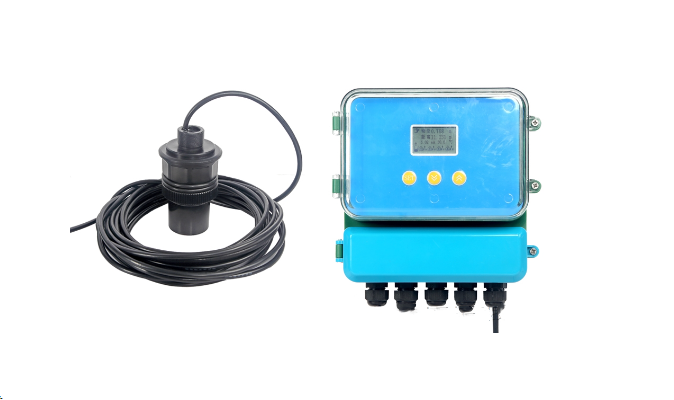

Anwendungsbild:


Ultraschallpegelsensor
