UB4000-30GM-D2-V1
Piezohannas
UB4000-30GM-D2-V1
75 kHz Unterwasser -Ultraschall -Tiefensensor für die Tiefenmessung
Anwendungen:
Oberflächen -Mount, Bereich von bis zu 4M ermöglicht eine zuverlässige Erkennung von Langstrecken.
Geeignet für Entfernung, Flüssigkeitsniveau, Niveaumessung, Wahrnehmung, Anti-Kollisionsfeld-hoher Schutzniveau kann im Freien verwendet werden.
Parameter:
Ultraschallsensor | Technische Daten |
Allgemeine Spezifikation | |
Erfassungsabstand | 280… 4000 mm (200 --- 3000 mm) |
Einstellungsgrad | 280… 4000 mm |
Unbrauchbarer Bereich | 0… 240 mm |
Standardzielplatte | 100 mm × 100 mm |
Wandlerfrequenz um | 75 kHz |
Antwortverzögerung um | 125 ms |
Indikatoren/Betriebsmittel | |
LED blau | |
Elektronische Spezifikationen | |
Betriebsspannung UB | 10… 30VDC RIPPLE10%SS |
Leistung Verbrauch P0 | ≤ 900 MW |
Ausgabe | |
OuTPUT -Typ | RS232/485 |
Auflösung | |
Abweichung des Merkmals | ≤ 0,2% der vollständigen Maßstäbe Wert |
Genauigkeit wiederholen | ± 0,1% des vollständigen Wertes |
Lastimpedanz | 0… 500 Ohm |
Maximaler Schaltstrom | ma |
Temperatureinfluss | ≤ 2% vom vollen Wert |
Umgebungsbedingungen | |
Umgebungstemperatur | -25… 70 ℃ |
Lagertemperatur | -40… 85 ℃ |
Mechanische Spezifikationen | |
Schutznote | IP67 |

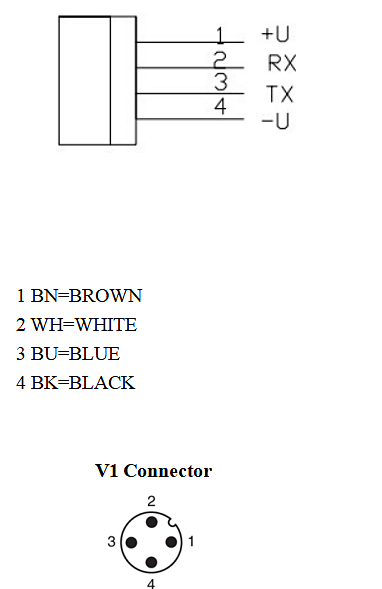

Verbindung | Verbinder M12x1,4-pin |
Material | |
Gehäuse | Messing, Nickel |
Wandler | Epoxidharz/Hohlglaskugel |
Gewicht | 150g |
Einhaltung von Standards und Richtlinien | |
Standardkonformität | EN 60947-5-2: 2007 |
IEC 60947-5-2: 2007

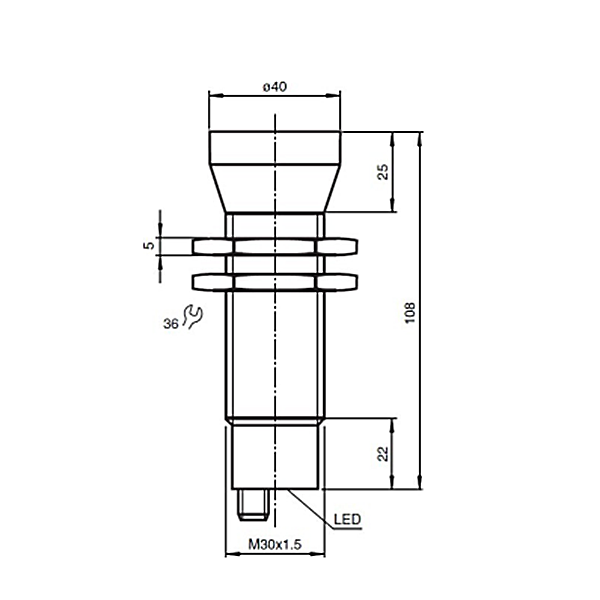

Abmessungen:
Notiz:
1. Grundsätzlich gibt es für jeden Typ zwei Versionen der gewöhnlichen Blindzone und der kleinen Blindzone, und Sie können uns kontaktieren, wenn Sie unterschiedliche Bereiche und Blindzonen benötigen.
2. Jeder Typ hat im Grunde einen analogen Ausgang: 0-5V, 0-10 V, 0-20 mA, 4-20 mA;
Digitale Ausgabe: RS232/485, UART TTL und I2C und andere Ausgangsmodi sind optional;
3. Die meisten Typen haben Hochspannungsreihen (10 --- 30 V) und niedrige Spannungsreihen (3,6 --- 5 V).
