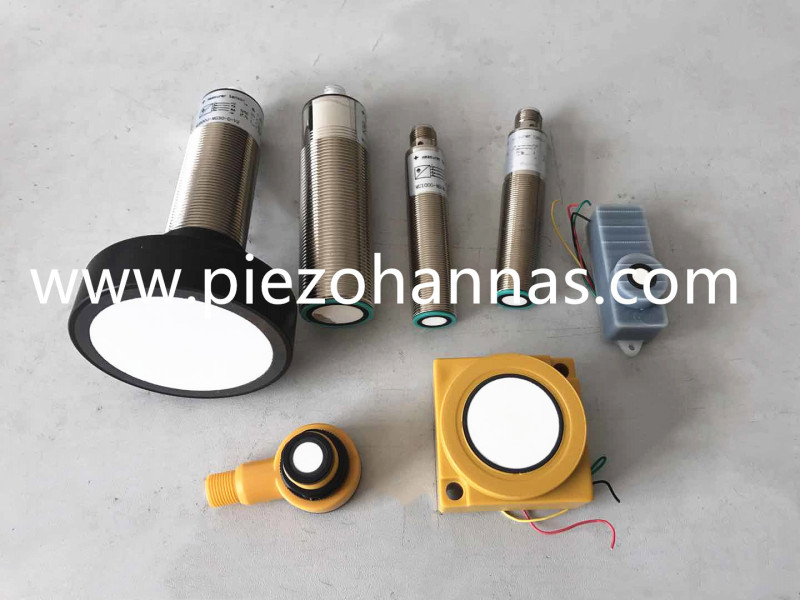

65 kHz Langstrecken -Ultraschallabstandssensor zum Erkennen des Wasserstandes
Anwendungen:
Oberflächen -Mount, Bereich von bis zu 6 m ermöglicht eine zuverlässige Langstreckenerkennung.
Geeignet für Entfernung, Flüssigkeitsniveau, Niveaumessung, Wahrnehmung, Anti-Kollisionsfeld-hoher Schutzniveau kann im Freien verwendet werden.
Parameter:
Ultraschallsensor | Technische Daten |
Allgemeine Spezifikation | |
Erfassungsabstand | 300… 6000 mm |
Einstellungsgrad | 300… 6000 mm |
Unbrauchbarer Bereich | 0… 300 mm |
Standardzielplatte | 100 mm × 100 mm |
Wandlerfrequenz um | 65 kHz |
Antwortverzögerung um | 125 ms |
Indikatoren/Betriebsmittel | |
LED gelb | Solid: Objekt im Bewertungsbereich |
Rot geführt | Blinken: Programmfunktion |
Elektronische Spezifikationen | |
Betriebsspannung uB | 10… 30VDC RIPPLE10%SS |
No-Load-Versorgungsstrom | ≤ 30 mA |
Ausgabe | |
Ausgabetyp | 1 Analogausgang 0 --- 10 V |
Auflösung | |
Abweichung des Merkmals | ± 1% des Vollwertwerts |
Genauigkeit wiederholen | ± 0,1% des vollständigen Wertes |
Lastimpedanz | > 1k Ohm |
Maximaler Schaltstrom | |
Temperatureinfluss | ± 1,5% des vollständigen Wertes |
Umgebungsbedingungen | |
Umgebungstemperatur | -25… 70 ℃ |
Lagertemperatur | -40… 85 ℃ |
Mechanische Spezifikationen | |
Schutznote | IP67 |
Verbindung | Stecker M12,4-pin |
Material | |
Gehäuse | Messing Nickel |
Wandler | Epoxidharz/Hohlglaskugel |
Gewicht | 360g |
Einhaltung von Standards und Richtlinien | |
Standardkonformität | EN 60947-5-2: 2007 |

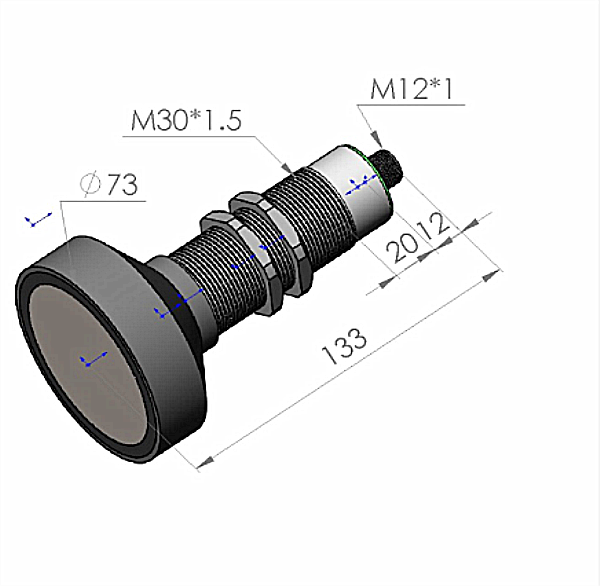

Abmessungen:

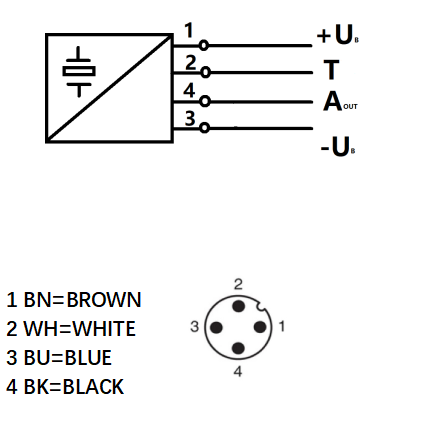

The evaluation Grenzen
Der Ultraschallsensor verfügt über eine analoge Ausgabe mit zwei lehrbaren Bewertungsgrenzen. Diese werden durch Anwenden des Angebots festgelegt
Spannung -UB oder +uB zum Lehreingang. Die Versorgungsspannung muss für mindestens 1 s auf den Lehreingang angewendet werden. LEDs
Geben Sie an, ob der Sensor das Ziel während des Unterrichtsverfahrens erkannt hat. Die niedrigere Bewertungsgrenze A1 wird unterrichtet
mit dirB, A2 mit +uB.

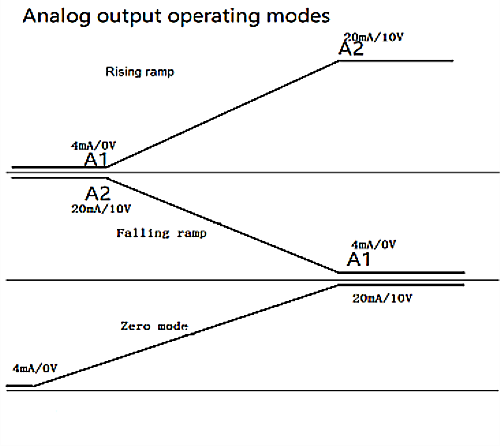

Zwei verschiedene Ausgangsfunktionen können festgelegt werden:
1. Analoger Wert steigt mit steigendem Abstand zum Objekt (steigende Rampe)
2. Analoger Wert fällt mit steigendem Abstand zum Objekt (fallende Rampe)
Bewertungsgrenzen dürfen nur innerhalb der ersten 5 Minuten später angegeben werden
Ein. Um die Bewertungsgrenzen später zu ändern,
Der Benutzer kann die gewünschten Werte erst nach einem neuen Strom angeben.
Aufstiegsrampe unterrichten (A2> A1)
- Positionsobjekt bei niedrigerer Bewertungsgrenze
- Unterrichtsgrenze A1 mit - uB
- Positionsobjekt an der oberen Bewertungsgrenze
- Unterricht in Obergrenze A2 mit + uB
Unterrichtsrampe (A1> A2):
- Positionsobjekt bei niedrigerer Bewertungsgrenze
- Unterrichtsgrenze A2 mit + uB
- Positionsobjekt an der oberen Bewertungsgrenze
- Unterricht in Obergrenze A1 mit - uB
Voreinstellung
A1: unbrauchbarer Bereich
A2: Nominalerfassungsbereich
Betriebsart: Steigende Rampe
LED -Anzeigen
Zeigt in Abhängigkeit vom Betriebsmodus an | Rote LED | Gelbe LED |
Unterrichtsbewertungsgrenze Objekt erkannt Kein Objekt erkannt Objekt ungewiss (ungültig) |
aus blitzt an |
blitzt aus aus |
Normaler Modus (Bewertungsbereich) | aus | an |
Fehler | an | vorheriger Status |
Notiz:
1. Grundsätzlich gibt es für jeden Typ zwei Versionen der gewöhnlichen Blindzone und der kleinen Blindzone, und Sie können uns kontaktieren, wenn Sie unterschiedliche Bereiche und Blindzonen benötigen.
2. Jeder Typ hat im Grunde einen analogen Ausgang: 0-5V, 0-10 V, 0-20 mA, 4-20 mA;
Digitale Ausgabe: RS232/485, UART TTL und I2C und andere Ausgangsmodi sind optional;
3. Die meisten Typen haben Hochspannungsreihen (10 --- 30 V) und niedrige Spannungsreihen (3,6 --- 5 V).
