PHA-64-05FA-F
Piezohannas
PHA-64-05FA-F
64 kHz antikorrosive piezoelektrische Ultraschallwandler für Ultraschallspiegelsensor

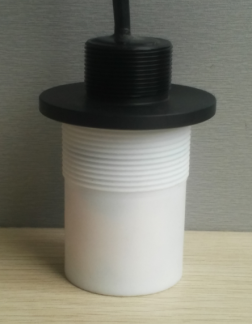

Artikel | Technische Parameter | Bild | |
Name | 64 kHz antikorrosiv Wandler a Typ (Teilt Typen) |
| |
Modell | PHA-64-05FA-F | ||
Frequenz | 64 kHz ± 5% | ||
Erkennungsabstand | 0.3～5m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
Kapazität | 1600PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung：800VPP，Distanz: 0,6 m， Echoamplitude：100mv | ||
Betriebs Stromspannung | Gipfel Stromspannung＜1500VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 kilos oder 0,3 MPa | ||
Winkel | (Beamwidth)Halbleistungstrahlbreite bei -3 dB: 7 ° ± 2 ， Scharfen Winkel: 16 ° ± 4 | ||
Gehäuse Material | Pom、Ptfe
| ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Installation Abmessungen | Der Hebedhread: M32*1,5, Unten mit Faden ：M48 × 2 | ||
Schutzlevel | IP68 | ||
Gewicht | 700 g ± 5％ （（ Länge：10M) | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht） ：Rot:Wandler+、Weiß: Wandler-Blau ， Schwarz: Temperatursensor （MF58） ； getrennter Typ（Drei-Draht） ：Rot:Wandler+、 Blau: Temperatursensor+、 Schwarz: gemeinsame Linie ； ； | ||

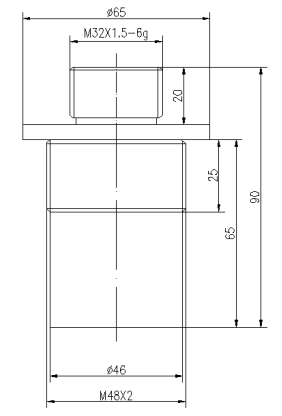

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :

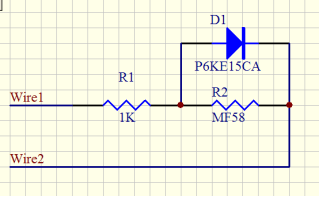

Schematisches Diagramm des Temperatursensors:
Split -Typ Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
2. Viertes Kernverdrahtungsanweisungen:
Rot: Wandler +
Gelb: Wandler -
Blau, Schwarz: Temperatursensor +
Ultraschallpegelsensoranwendung:
Die Messung von Ultraschallebene ist eine sehr kostengünstige Lösung für die Kurz- und Langstreckenmessung, selbst unter schwierigen Umgebungsbedingungen wie Vibrationen und Staub. Die Messung der Ultraschallebene ist eine nicht kontaktierende Technologie, die in zahlreichen Industriegebieten verwendet wird, um das Niveau von Flüssigkeiten, Schlämmen und Feststoffen zu überwachen und zu kontrollieren.
Der Ultraschallpegel -Wandler emittiert akustische Impulse in einem schmalen Strahl senkrecht zum Wandler. Der Level -Transceiver misst die Ausbreitungszeit zwischen der Impulsemission und dem Empfang des Echos, um den Abstand vom Wandler zum Material zu berechnen. Variationen der Schallgeschwindigkeit aufgrund von Temperaturänderungen innerhalb des zulässigen Bereichs werden durch den Integraltemperatursensor automatisch kompensiert.
