PHA-64-05A-F
Piezohannas
PHA-64-05A-F

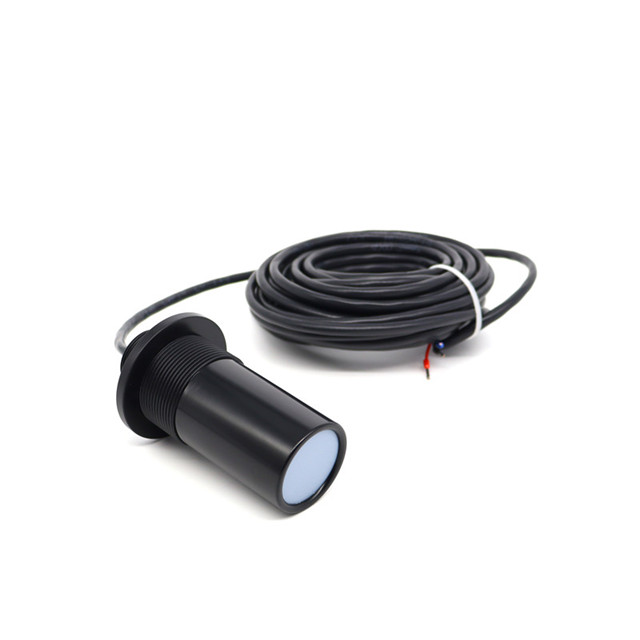

64 kHz Ultraschallpegelwandler für die Messung von Ultraschallebene
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 64 kHz Ultraschall- Wandler（Teilt Typen） |
| |
Modell | PHA-64-05A-F | ||
Frequenz | 64 kHz ± 1,5 kHz | ||
Erkennungsabstand | 0.3～5m | ||
Minimum Parallele Lmpedanz | 2200 Ω ± 20％ | ||
2600PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Distanz:0,6 m， Echoamplitude：50mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder0,3 MPa | |||
| (Strahlbreite) Halbkraftwinkel@-3db: 7 ° ± 2， Spitzer Winkel:16 ° ± 4 | ||
Gehäuse Material | Schwache Säure Schwache Basenumgebung kann verwendet werden (PC) | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Der Hebebrübchen：M32*1,5, Unten mit Faden :M48 × 2 | |||
Schutzlevel | IP68 | ||
Gewicht | 660g ± 5％ （（Länge：10M） | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht） ：Rot:Wandler+、gelb： Wandler-、blau，Schwarz: Temperatursensor（MF58） ； ； ； getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz：Gemeinsame Linie－； | ||

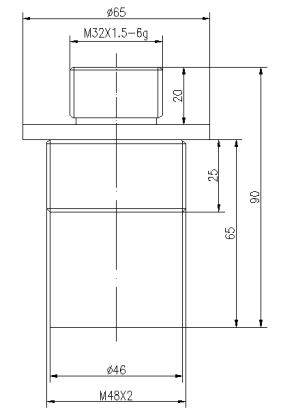

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Prüfschemata von Wandler:
SchEmatischer Diagramm des Temperatursensors:
Split -Typ Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
2. Viertes Kernverdrahtungsanweisungen:
Rot: Wandler +
Gelb: Wandler -
Blau, Schwarz: Temperatursensor +
Ultraschall eben Messgeräteanwendung:
Das Ultraschall- eben Meter ist Gebraucht zu ständig Monitor eben Kanäle in das Höhe von Flüssigkeit Medien, Schlamm oder Suspensionen in beide offen und abgeschlossen Panzer und Kanäle. Das Messgerät erzeugt das Levelhöhe Information in das bilden von a Signal aktuell 4 zu 20 mA. Das niedriger und Oberer, höher Grenzen von das Messung Angebot kann sein einstellen durch Potentiometer in das elektronisch Einheit von das Messgerät.
Anwendung Imgae:
