PHA-64-05FC
Piezohannas
PHA-64-05FC

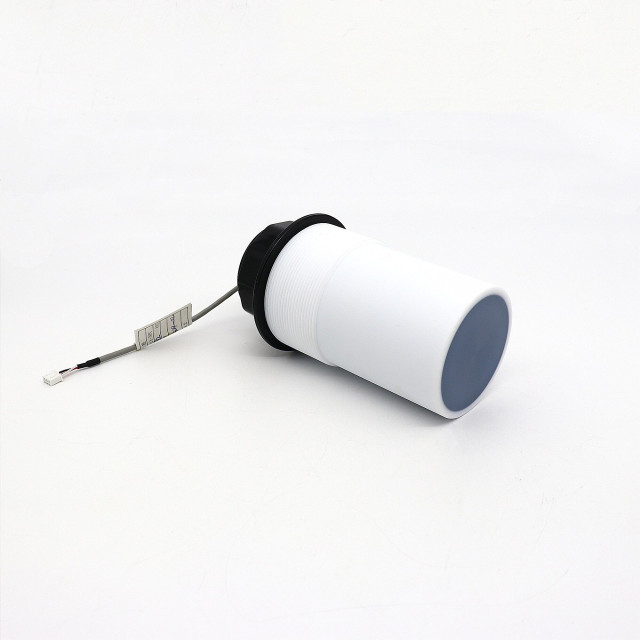

64-kHz-korrosive Ultraschallbereichsfindssensor
Artikel | Technische Parameter | Bild | |
Name | 64 kHz antikorrosiv Wandler c Typ
|
| |
Modell | PHA-64-05FC | ||
Frequenz | 64 kHz ± 5% | ||
Erkennungsabstand | 0.4～5m | ||
Minimum Parallele Lmpedanz | 310 under ± 20％ | ||
Kapazität | 1000PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung: 880VPP ， diHaltung: 0,6 m， Echoamplitude：200mv | ||
Betriebs Stromspannung | Gipfel Stromspannung＜1500VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 kilos oder 0,3 MPa | ||
Winkel | (Beamwidth)Halbleistungstrahlbreite bei -3 dB: 4 ° ± 2 ， Scharfen Winkel: 10 ° ± 4 | ||
Gehäuse Material | Ptfe
| ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Installation Abmessungen | Unten mit Thread: M78 × 2 | ||
Schutzlevel | IP68 | ||
Gewicht | 660g ± 5％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker（3Pin, 2,54 mm Terminal） ：Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Verbinder（3pIn 2,0 mm Terminal）： Weiß, Schwarz: Temperatursensor （MF58）； | ||

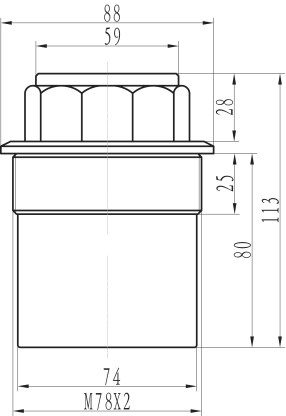

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

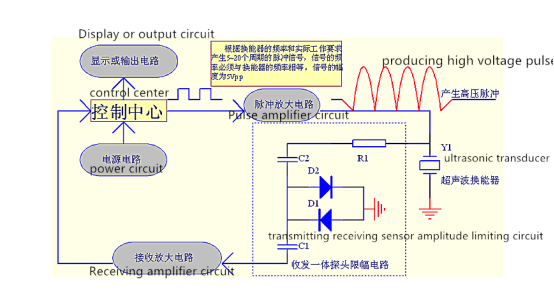

Blockdiagramm von UltraschallEntfernungswandler :

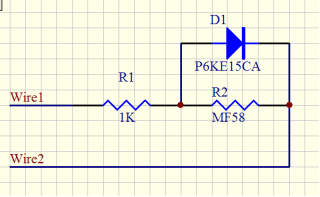

Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2.Kabelanweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Anwendung von Ultraschallflüssigkeitsspiegelsensoren:
Sensoren von Ultraschallflüssigkeitsspiegel verwenden Ultraschalltechnologie, um eine Hochfrequenz-Schallwelle zu erzeugen, um die Zeit für das Echo zu messen, um das Ziel zu reflektieren und zum Ultraschall-Flüssigkeitsebenesensor zurückzukehren. Der Abstand vom Ultraschall -Flüssigkeitsspiegel -Sensor zum Fluid wird dann basierend auf der Schallgeschwindigkeit und dem in den Sensor programmierten Profil berechnet.
64-kHz-korrosive Ultraschallbereichsfindssensor
Artikel | Technische Parameter | Bild | |
Name | 64 kHz antikorrosiv Wandler c Typ
|
| |
Modell | PHA-64-05FC | ||
Frequenz | 64 kHz ± 5% | ||
Erkennungsabstand | 0.4～5m | ||
Minimum Parallele Lmpedanz | 310 under ± 20％ | ||
Kapazität | 1000PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung: 880VPP ， diHaltung: 0,6 m， Echoamplitude：200mv | ||
Betriebs Stromspannung | Gipfel Stromspannung＜1500VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 kilos oder 0,3 MPa | ||
Winkel | (Beamwidth)Halbleistungstrahlbreite bei -3 dB: 4 ° ± 2 ， Scharfen Winkel: 10 ° ± 4 | ||
Gehäuse Material | Ptfe
| ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Installation Abmessungen | Unten mit Thread: M78 × 2 | ||
Schutzlevel | IP68 | ||
Gewicht | 660g ± 5％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker（3Pin, 2,54 mm Terminal） ：Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Verbinder（3pIn 2,0 mm Terminal）： Weiß, Schwarz: Temperatursensor （MF58）； | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm von UltraschallEntfernungswandler :
Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2.Kabelanweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Anwendung von Ultraschallflüssigkeitsspiegelsensoren:
Sensoren von Ultraschallflüssigkeitsspiegel verwenden Ultraschalltechnologie, um eine Hochfrequenz-Schallwelle zu erzeugen, um die Zeit für das Echo zu messen, um das Ziel zu reflektieren und zum Ultraschall-Flüssigkeitsebenesensor zurückzukehren. Der Abstand vom Ultraschall -Flüssigkeitsspiegel -Sensor zum Fluid wird dann basierend auf der Schallgeschwindigkeit und dem in den Sensor programmierten Profil berechnet.
