PHW-600-01V
Piezohannas
PHW-600-01V

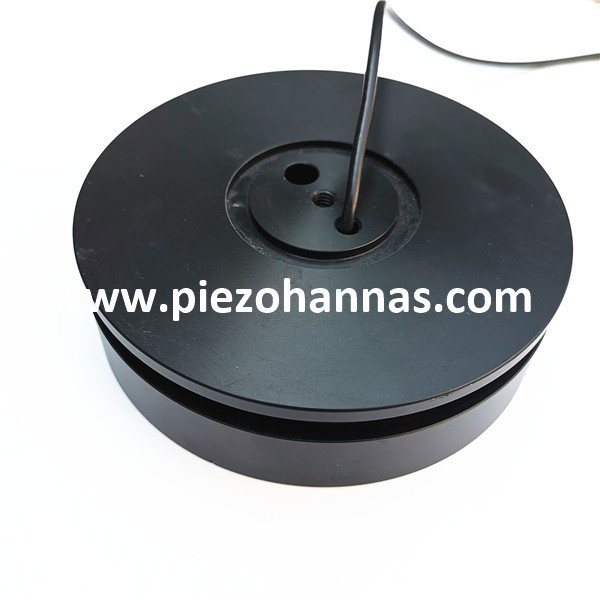

600 -kHz -Ultraschall -Wandlerströmungsmessung für Ultraschalldurchflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 600 kHz Ultraschallwandler |
| |
Modell | PHW-600-01V | ||
Frequenz | 600 kHz ± 5% | ||
Distanz erkennen | 0,3 ～ 30 m | ||
Minimale parallele Lmpedanz | 5 Ω ± 20 ％ | ||
47000PF ± 20 ％ @1kHz | |||
Empfindlichkeit | Fahrspannung: 250 VPP 、 Entfernung: 1,1 m 、 Echoamplitude: 35 V | ||
Gipfel Stromspannung＜450 VPP | |||
-40～+80℃ | |||
≤10Kilos oder 1mpa | |||
(Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 0,3 ° ± 0 ° ， Scharfen Winkel: 0,8 ° ± 10% | |||
Wohnmaterial | POM+PI | ||
Verwendungszweck | Durchflusstest, Ultraschallflussmeter ， | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 555g±5％ （（Kabellänge：2m） | ||
Verkabelungsanleitungen | Weiß: Wandler +, Schwarz: Wandler -& Schild ； (Temperatursensor es ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Ultraschalldurchflussmesseranwendung:
Das Ultraschalldurchflussmessgerät ist ein volumetrisches Durchflussmessgerät mit einem weiten Anwendungsbereich für Flüssigkeiten und Gase. Ultraschalldurchflussmessgeräte können eine gute Alternativen zu elektromagnetischen Durchflussmessgeräten und Wirbelströmungsmessgeräten sein. Wenn wir kein elektromagnetisches Durchflussmesser einsetzen können, ist ein Ultraschall eine hervorragende zweite Option. Und wenn das Produkt das Ultraschall nicht unterstützt, werden Sie wahrscheinlich zum Wirbel schauen.
