PHW-600-01V
Piezohannas
PHW-600-01V

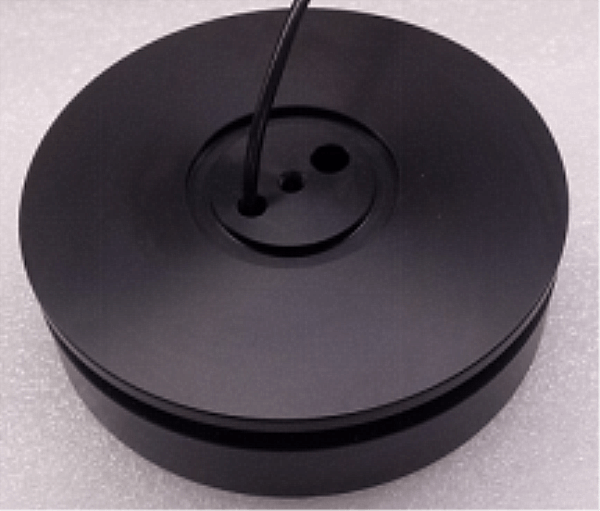

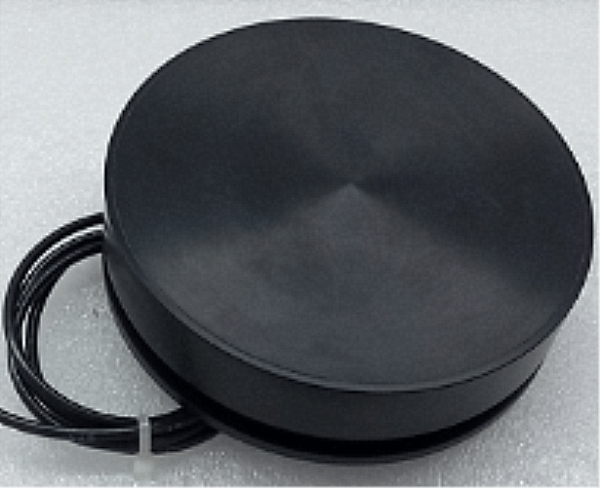

600 -kHz -Ultraschallströmungswandler für Ultraschallflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 600 kHz Ultraschallwandler |
| |
Modell | PHW-600-01V | ||
Frequenz | 600 kHz ± 5% | ||
Distanz erkennen | 0,3 ～ 30 m | ||
Minimale parallele Lmpedanz | 5 Ω ± 20 ％ | ||
47000PF ± 20 ％ @1kHz | |||
Empfindlichkeit | Fahrspannung: 250 VPP 、 Entfernung: 1,1 m 、 Echoamplitude: 35 V | ||
Gipfel Stromspannung＜450VPP | |||
-40～+80℃ | |||
≤10Kilos oder 1mpa | |||
(Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 0,3 ° ± 0 ° ， Scharfen Winkel: 0,8 ° ± 10% | |||
Wohnmaterial | POM+PI | ||
Verwendungszweck | Durchflusstest, Ultraschallflussmeter ， | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 555g±5％ （（Kabellänge：2m） | ||
Verkabelungsanleitungen | Weiß: Wandler +, Schwarz: Wandler -& Schild ； (Temperatursensor es ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
