PHW-55
Piezohannas
PHW-55
55 kHz Ultraschallwandler 500 m Abstandsmessung für Ultraschallflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 55KHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-55 | ||
Frequenz | 55 kHz ± 5% | ||
Erkennungsabstand | 3～500 m | ||
Minimale parallele Lmpedanz | 700 Ω ± 20％ | ||
1800PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 500 VPP、Entfernung: 0,7 m、Echoamplitude: 1500 mV | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 10 kilos oder 1mpa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 26,6 ° ± 10%， Scharfen Winkel: 65,2 ° ± 10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter, Unterwasser -Entfernungsmesser | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 400g ± 5％ （（Kabellänge：2m） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: abgeschirmter Draht; (Temperatursensor ist optional) | ||

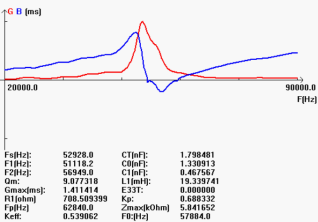

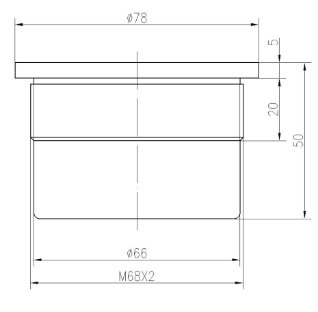

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
