500-kHz-Ultraschallwandler-Tiefenmessung für akustische Unterwassergeräte

Anwendung: Tiefenmessung, Positionierung

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHW-500-20B
Produktmarke:
Piezohannas
Produktcode:
PHW-500-20B

Produktbeschreibung

500 kHz Ultraschallwandler -Tiefenmessung für Unterwasserschallvorrichtung

Technische Parameter:

Artikel	Technische Parameter		Bild
Name	500 kHz Ultraschallwandler
Modell	PHW-500-20B
Frequenz	500KHz ±5%
Minimum Parallele Lmpedanz	12Ω ± 20％
Kapazität	7500PF ± 20％@1kHz
Empfindlichkeit	Keine Lastantriebsspannung：24V,Distanz：0.3m， Echoamplitude：2.5V
Betriebs Stromspannung	Gipfel Stromspannung＜600VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤ 10Kilos oder 1mpa
Winkel	(Strahlbreite) Halbkraftstrahlbreite@-3db：3.0° ±0.2°； Spitzer Winkel：7.2° ±0.4°；
Gehäuse Material	Abs
Verwendungszweck	Ranging, Positionierung
Installation Abmessungen	Siehe die Produktstrukturzeichnung
Schutzlevel	IP68
Gewicht	750g ± 5％（（Kabellänge：10 m）
Verkabelungsanleitungen	(Drei Linien): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -;

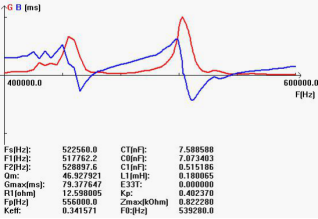

Zulassungskurve		Produktstrukturdiagramm

Blockdiagramm des Ultraschallwandlers :

Schematisches Diagramm des Temperatursensors:
