PHW-500-05G
Piezohannas
PHW-500-05G
500 kHz Ultraschalltiefenwandler für Flüssigkeitsspiegelsensor
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 500 kHz Unterwassertiefenwandler |
| |
Modell | PHW-500-05g | ||
Frequenz | 500 kHz ±5% | ||
Erkennungsabstand | 0.3～30m | ||
Minimale parallele Lmpedanz | 85Ω ± 20％ | ||
1900PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：24 v、Distanz:0,3 m、 Echoamplitude:1200 mv | ||
Gipfel Stromspannung＜600VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:5° ±10%， Spitzer Winkel:11.7° ±10% | |||
Wohnmaterial | PI | ||
Verwendungszweck | Ultraschallflussmeter, U -Boot -Bereichs -FinderFlüssigkeitsspiegelsensor | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 200g ± 5％ （（Länge：2m） | ||
Verkabelungsanleitungen | Rot:Wandler+，Schwarz:Wandler-,,（ Temperatursensor es ist optional ） | ||

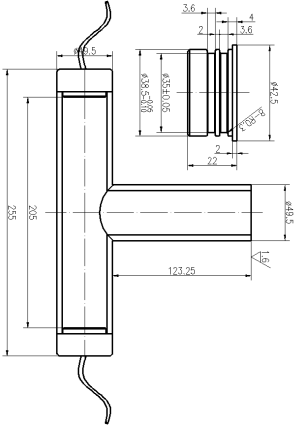

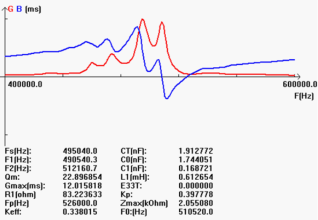

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
500 kHz Ultraschalltiefenwandler für Flüssigkeitsspiegelsensor
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 500 kHz Unterwassertiefenwandler |
| |
Modell | PHW-500-05g | ||
Frequenz | 500 kHz ±5% | ||
Erkennungsabstand | 0.3～30m | ||
Minimale parallele Lmpedanz | 85Ω ± 20％ | ||
1900PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：24 v、Distanz:0,3 m、 Echoamplitude:1200 mv | ||
Gipfel Stromspannung＜600VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:5° ±10%， Spitzer Winkel:11.7° ±10% | |||
Wohnmaterial | PI | ||
Verwendungszweck | Ultraschallflussmeter, U -Boot -Bereichs -FinderFlüssigkeitsspiegelsensor | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 200g ± 5％ （（Länge：2m） | ||
Verkabelungsanleitungen | Rot:Wandler+，Schwarz:Wandler-,,（ Temperatursensor es ist optional ） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
