PH-CJU-6D
Piezohannas
PH-CJU-6D
500 kHz Multibeam -Unterwasser -Ultraschallwandler für Ultraschallflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 500kHz Multibeam unter Wasser Ultraschall-Wandler |
| |
Modell | PH-CJU-6D | ||
Frequenz | 500kHz ±5% | ||
Minimale parallele Lmpedanz | 250Ω ± 20％ | ||
1800PF ± 20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage:24V、Distanz:0.3m、Echoamplitude:200 MV | ||
Gipfel Stromspannung＜750VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Wohnmaterial | Abs | ||
Verwendungszweck | Ultraschallflussmeter， U -Boot -Reichweite Finder | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 1200g ± 5％ （（Kabellänge：10m） | ||
Verkabelungsanleitungen | Schwarzes Collet: Häufiger negativer Pol des Wandlers； Roter Collet: positiver Pol des Wandlers (siehe Produktstrukturdiagramm für die entsprechende Position)； | ||

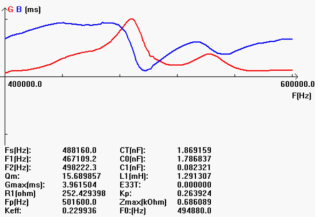

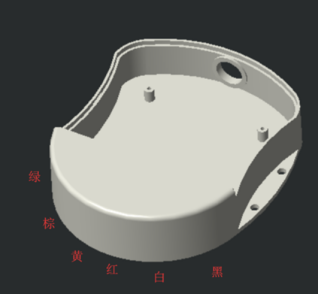

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
