PHW-500-01E
Piezohannas
PHW-500-01E
500 kHz Unterwasser -Ultraschallwandler 30m Tiefe für Ultraschallflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 500 kHz UnterwasserUltraschall- Wandler |
| |
Modell | PHW-500-01E | ||
Frequenz | 500 kHz ±5% | ||
Erkennungsabstand | 0.3～30m | ||
Minimum Parallele Lmpedanz | 120Ω ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：20VPP、Distanz:0,3 m、 Echoamplitude：400 mV | ||
Gipfel Stromspannung＜600VPP | |||
-40～+80 ℃ | |||
≤ 10 kg OR1MPA | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db:3.3° ±10%， Spitzer Winkel：7.8° ±10% | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschallflussmeter, Unterwasser -Entfernungsmesser | ||

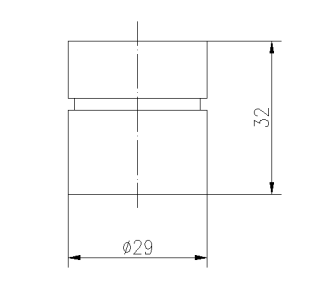

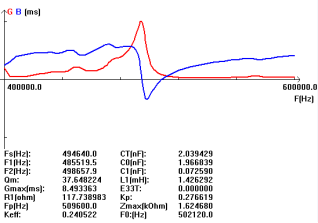

Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 78g ± 5％ （（LEngles：2m） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: abgeschirmter Draht; ( Temperatursensores ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
