PHW-500-01L
Piezohannas
PHW-500-01L
500 kHz Ultraschalltiefe Transducer 30m Tiefe Mesurement für Ultraschallflussmeter
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 500 kHz Unterwasser -Ultraschall Wandler |
| |
Modell | PHW-500-01L | ||
Frequenz | 500 kHz±5% | ||
Erkennungsabstand | 0.3～30m | ||
Minimum Parallele Lmpedanz | 110 Ω ± 20％ | ||
1400PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 24 VPP 、 Abstand: 0,3 m 、 Echoamplitude: 500 mV | ||
Gipfel Stromspannung＜ 600VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7,5 ° ± 1 ， Scharfen Winkel: 18 ° ± 2 | ||
Gehäuse Material | Ptef，Titanlegierung | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||

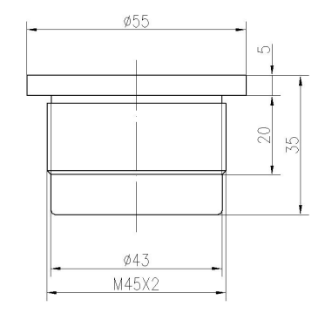

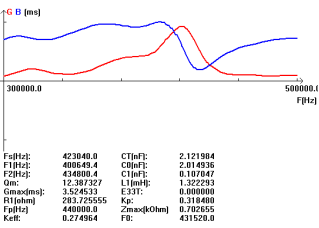

Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 90 g ± 5％（Länge: 2m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz: abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
