PHA-49-08C
Piezohannas
PHA-49-08C
50 kHz Ultraschallwandler für die Entfernungsmessung
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 49 kHz Ultraschallwandler |
| |
Modell | PHA-49-08c | ||
Frequenz | 49 kHz ±5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimale parallele Lmpedanz | 260 Ω ± 20％ | ||
1800PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung dRebendspannung：840VPP，Distanz:0,6 m， Echoamplitude:480mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 5 ° ±10%， Spitzer Winkel:13 ° ±10% | |||
Wohnmaterial | Abs | ||
Verwendungszweck | |||
Schutzlevel | IP68 | ||
Gewicht | 610g ± 5％ | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||

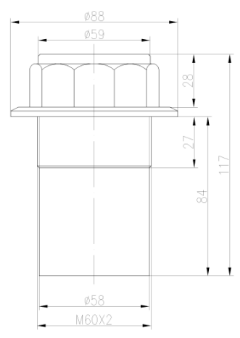

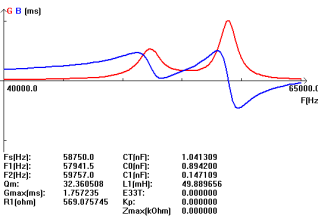

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschall -Anti -KollisionAnwendung :
Das Ultraschall -Anti -Kollisions -Gerätesystem arbeitet nach dem Prinzip von Ultraschallwellen. Der Soundemitter und der Sounddetektor sind auf die gleiche Klangfrequenz von 40 kHz abgestimmt. Wenn der Sender einen Ultraschallschall ausschifft, wird er von den Wänden des Kranes zurückgespiegelt, und der Empfänger erkennt es und aktiviert ein Alarmsignal und stoppt oder reduziert die Geschwindigkeit des Kranes. Die Zeit, die nach dem Burst gesendet und empfangen wird und mit der Geschwindigkeit des Schallabstands wird berechnet. Es gibt eine Anzeige, die die Entfernung in Metern anzeigt. Wenn sich das Hindernis im Bereich befindet, kann das Relaisbereich durch Drehen des Knopfes eingestellt werden und ein weiteres Relais kann eingestellt werden, indem Sie den Schalter direkt drücken. Wenn zwei Kräne außerhalb des Bereichs sind, werden sie mit normaler Geschwindigkeit betrieben. Der Erfassungsabstand ist von 0,01 m bis 5 m einstellbar. Das Gerät ist für Krananwendungen ausgelegt und ist für 24x7 -Stunden geeignet. Dieses Produkt erfordert kein Laserpunktgerät.
Was geht in die Herstellung eines Wandlers ein?
Die Hauptkomponente eines Tiefenwandlers ist das piezoceramische Element. Es ist der Teil, der elektrische Impulse in Schallwellen umwandelt, und wann der Echoes kehren zurück, das Piezoceramic -Element wandelt die Schallwellen wieder in elektrische Energie um. Piezoceramic -Elemente sind am häufigsten in einer Festplattenform, aber sie können auch in Form eines Balkens oder eines Rings in Form sein. Ein Wandler kann ein Element oder eine Reihe von Elementen enthalten, die mit einem Array bezeichnet werden. EIN Der Wandler besteht aus sechs getrennten Komponenten.
50 kHz Ultraschallwandler für die Entfernungsmessung
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 49 kHz Ultraschallwandler |
| |
Modell | PHA-49-08c | ||
Frequenz | 49 kHz ±5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimale parallele Lmpedanz | 260 Ω ± 20％ | ||
1800PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung dRebendspannung：840VPP，Distanz:0,6 m， Echoamplitude:480mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 5 ° ±10%， Spitzer Winkel:13 ° ±10% | |||
Wohnmaterial | Abs | ||
Verwendungszweck | |||
Schutzlevel | IP68 | ||
Gewicht | 610g ± 5％ | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschall -Anti -KollisionAnwendung :
Das Ultraschall -Anti -Kollisions -Gerätesystem arbeitet nach dem Prinzip von Ultraschallwellen. Der Soundemitter und der Sounddetektor sind auf die gleiche Klangfrequenz von 40 kHz abgestimmt. Wenn der Sender einen Ultraschallschall ausschifft, wird er von den Wänden des Kranes zurückgespiegelt, und der Empfänger erkennt es und aktiviert ein Alarmsignal und stoppt oder reduziert die Geschwindigkeit des Kranes. Die Zeit, die nach dem Burst gesendet und empfangen wird und mit der Geschwindigkeit des Schallabstands wird berechnet. Es gibt eine Anzeige, die die Entfernung in Metern anzeigt. Wenn sich das Hindernis im Bereich befindet, kann das Relaisbereich durch Drehen des Knopfes eingestellt werden und ein weiteres Relais kann eingestellt werden, indem Sie den Schalter direkt drücken. Wenn zwei Kräne außerhalb des Bereichs sind, werden sie mit normaler Geschwindigkeit betrieben. Der Erfassungsabstand ist von 0,01 m bis 5 m einstellbar. Das Gerät ist für Krananwendungen ausgelegt und ist für 24x7 -Stunden geeignet. Dieses Produkt erfordert kein Laserpunktgerät.
Was geht in die Herstellung eines Wandlers ein?
Die Hauptkomponente eines Tiefenwandlers ist das piezoceramische Element. Es ist der Teil, der elektrische Impulse in Schallwellen umwandelt, und wann der Echoes kehren zurück, das Piezoceramic -Element wandelt die Schallwellen wieder in elektrische Energie um. Piezoceramic -Elemente sind am häufigsten in einer Festplattenform, aber sie können auch in Form eines Balkens oder eines Rings in Form sein. Ein Wandler kann ein Element oder eine Reihe von Elementen enthalten, die mit einem Array bezeichnet werden. EIN Der Wandler besteht aus sechs getrennten Komponenten.
