PHA-49-08A
Piezohannas
PHA-49-08A
50 -kHz -Ultraschallluftbereichswandler für die Messung der Ebene
Spezifikation:
Artikel | Technische Parameter | Bild | |

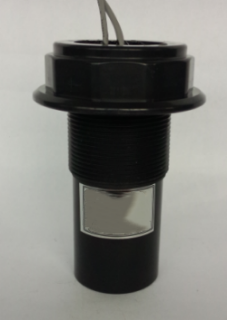

Name | 49 kHz Ultraschallwandler |
| |
Modell | PHA-49-08a | ||
Frequenz | 49 kHz ±5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimale parallele Lmpedanz | 270 Ω ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | Last dRebendspannung：850VPP，Distanz:0.6m、Echoamplitude:480mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 9 ° ±10%， Spitzer Winkel:20 ° ±10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallstufe, Ultraschall-Anti-Kollision, Ultraschall-Entfernungsmesser | ||
Bodenfaden:M48 × 2 oderG1-1/2 | |||
Schutzlevel | IP68 | ||
Gewicht | 310g ± 5％ | ||
Verkabelungsanleitungen | integratED -Typ：Verbinder（3Pin, 2,54 mm Terminal） ：Rot+，Weiß-，Schwarz: Schützer Draht；Verbinder（3pIn 2,0 mm Terminal）：weiß schwarz:Temperatursensor（MF58）； | ||

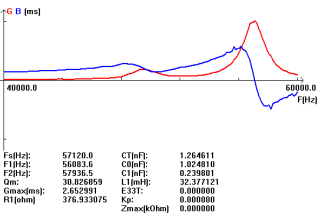

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschallpegelmessanwendung:
IN Nichtkontakt-Ultraschall Levelmessung emittiert der Sensor Ultraschallimpulse in Richtung des Mediums, was sie dann zurück widerspiegelt.Die verstrichene Zeit von der Emission bis zur Rezeption der Signale ist proportional zum Niveau im Tank. Ultraschallsensoren sind ideal für einfache Standardanwendungen für beide für Flüssigkeiten und für Festkörper.
Was geht in die Herstellung eines Wandlers ein?
Die Hauptkomponente eines Tiefenwandlers ist das piezoceramische Element. Es ist der Teil, der elektrische Impulse in Schallwellen umwandelt, und wann der Echoes kehren zurück, das Piezoceramic -Element wandelt die Schallwellen wieder in elektrische Energie um. Piezoceramic -Elemente sind am häufigsten in einer Festplattenform, aber sie können auch in Form eines Balkens oder eines Rings in Form sein. Ein Wandler kann ein Element oder eine Reihe von Elementen enthalten, die mit einem Array bezeichnet werden. EIN Der Wandler besteht aus sechs getrennten Komponenten.
