50-kHz-Ultraschall-Entfernungswandler-Anschlussdiagramm für die Entfernungsmessung

50 kHz | 12 ° | 0,3 ~ 8m | Wird für Ultraschallabstandssensor, Ultraschall-Flüssigkeitsspiegel-Sensor, Ultraschallbereichsfinder, Ultraschallsensor für nicht kontakte Erkennungsobjekte usw. verwendet.

Über den Ultraschall -Abstandswandler können wir 14 kHz 22 kHz 40 kHz 50 kHz 75 kHz 80 kHz 125 kHz 200 kHz 300 kHz 400 kHz anbieten, was die Resonanzfrequenz als die Resonanzfrequenz anbieten kann, können wir auch die Anpassung an die Anpassung anpassen.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PH50F0621
Produktmarke:
Piezohannas
Produktcode:
PH50F0621

Produktbeschreibung

50 kHz Ultraschall -Reichweite -Transducer -Verbindungsdiagramm für die Entfernungsmessung

Technische Parameter:

Modell	PH50F0621
Center Resonant Frequenz (KHz)	50 kHz ± 4%
FrequenzBandbreite	4KHz
Erkennungsabstand	0,3 ~8m
Tote Winkel	<0,3 m
Startwinkelstrahl (-3DB Vollwinkel)	12± 2 °
INTRETRATED STREFITIVITÄT (0 db =200 VP-P；Zeitraum：50；Distanz：40cm)	-60DB Mindest
Elektrostatische Kapazität	1600PF ± 20%
Minimale parallele Impedanz	300 Ω ± 30%
Maximale Arbeitsspannung (Impuls - 2% Dienstzyklus)	＜800V
Betriebstemperatur	-20 ~ 70 ℃
Lagertemperatur	-40 ~ 85 ℃
Schutzlevel	IP65
Installation	Mit Schraube befestigt
Fallmaterial	Abs

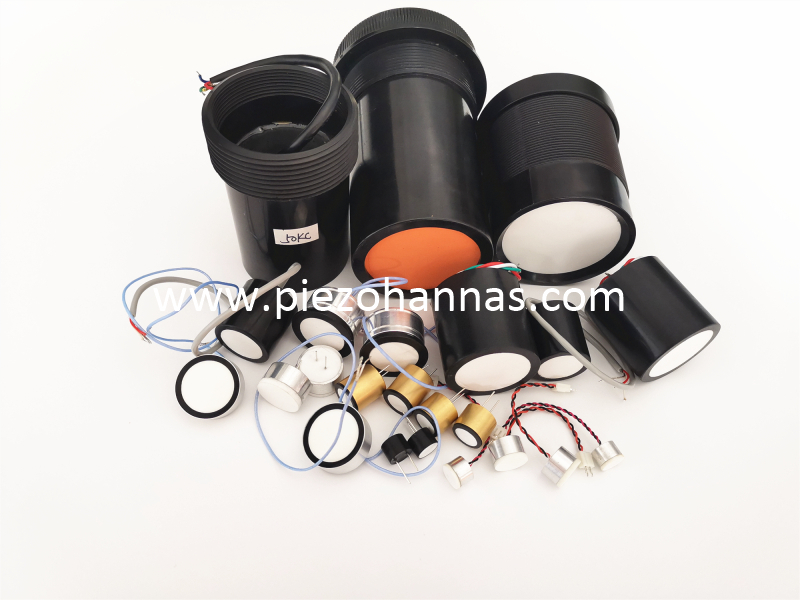

Foto:

Umrissdimension:

Frequenzresistenzkurve：

I} 0ce) Z6S%86N82GHLTC} xx

Frequenz-Phasenwinkel Kurve：

1Kevr3km3llyb1qoi2f7s] 2

DIrektivität Kurve：

Eingebauter Thermistor: MF58-10K-5%-3435

Verkabelung: vier Kerndrahler, Weiß - Kerndraht;

Blau - Erdungsdraht,Gelb - Thermistor; Schild Draht

EQQ} _g@%W5fhlj1r} `(Wuad

Anwendung:

1. Positionort

2. Messung

3. Traffic -Messung

4.Verblutung Hindernisse

50 kHz Ultraschallwandler 50 kHz Ultraschall -Reichweite Wandler Ultraschallwandler -Verbindungsdiagramm Ultraschall -Abstandswandler Ultraschallwandler für die Entfernungsmessung Ultraschallwandler für 8 m Abstand Ultraschallabstandssensor für 8m Wandler für die Entfernungsmessung
