PHW-50-50A
Piezohannas
PHW-50-50A
28 kHz Unterwasser -Ultraschallwandler für Schlammspiegel
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 50KHz Horizontaler nicht leitender zylindrischer UnterwasserUltraschall-Wandler |
| |
Modell | PHW-50-50a | ||
Frequenz | 50±5% | ||
Erkennungsabstand | |||
Minimale parallele Lmpedanz | 180Ω ± 20％ | ||
6600PF ± 20％@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung＜600VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
Horizontaler Nicht -leitender | |||
Wohnmaterial | Abs | ||
Verwendungszweck | Geräuscherkennung | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 160g ± 5％ （（Kabellänge：25cm） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: abgeschirmter Draht; ( Temperatursensores ist optional) | ||

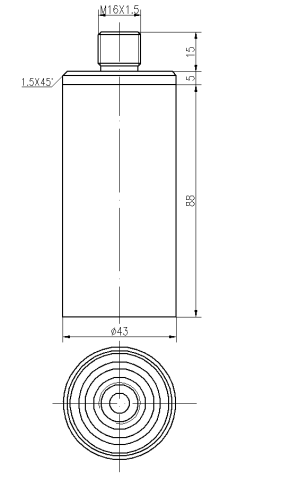

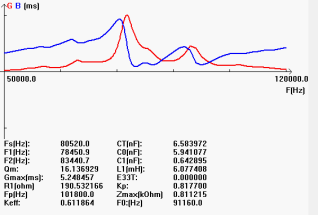

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
