PHA-49-08PB-F
Piezohannas
PHA-49-08PB-F
49 kHz Ultraschallpegelwandler für den Flüssigkeitsspiegel
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 49 kHz antikorrosiv Wandler PB Typ (getrennter Typ) |
| |
Modell | PHA-49-08PB-F | ||
Frequenz | 49 kHz ± 5% | ||
Erkennungsabstand | 0,4 ～ 8m | ||
Minimum Parallele Lmpedanz | 390 Ω ± 20 ％ | ||
3400PF ± 20 ％ @1kHz | |||
Empfindlichkeit | Fahrspannung：750 VPP ， Entfernung: 0,6 m ， Echoamplitude: 400mV | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0.3mpa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 8 ° ± 2 ， Scharfen Winkel: 18 ° ± 4 | ||
Gehäuse Material | Pom 、 pvdf | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Der Hebedhread: M32*1,5, Unten mit Faden : M60 × 2 oder g2a | |||
Schutzlevel | IP68 | ||
Gewicht | 940 g ± 5 ％ （ Länge: 10m） | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht） ：Rot:Wandler+、Weiß： Wandler-、blau，Schwarz: Temperatursensor（MF58） ； ； getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz：Gemeinsame Linie－ ； ； | ||

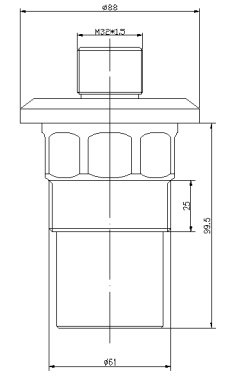

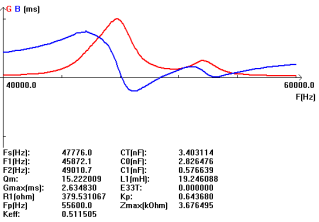

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschalldehnungswandlers:
Schematisches Diagramm des Temperatursensors:
Split -Typ TaxiLE Anweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
2. Viertes Kernverdrahtungsanweisungen:
Rot: Wandler +
Gelb: Wandler -
Blau, Schwarz: Temperatursensor +

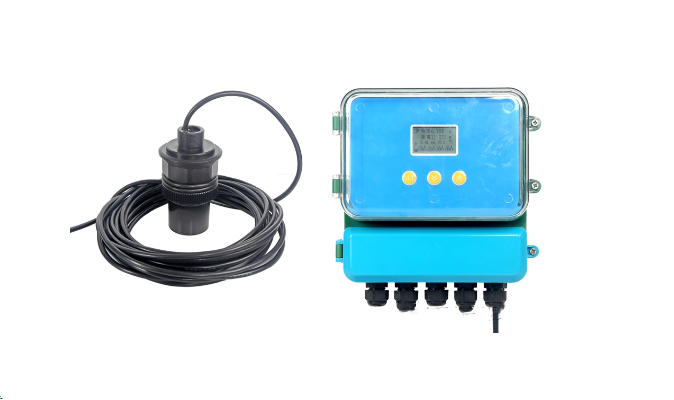

Anwendung of ultrAsonic eben Meter
Anwendungsbild von Ultraschallmesser:
